Проект электроотопления частного дома дистанционно

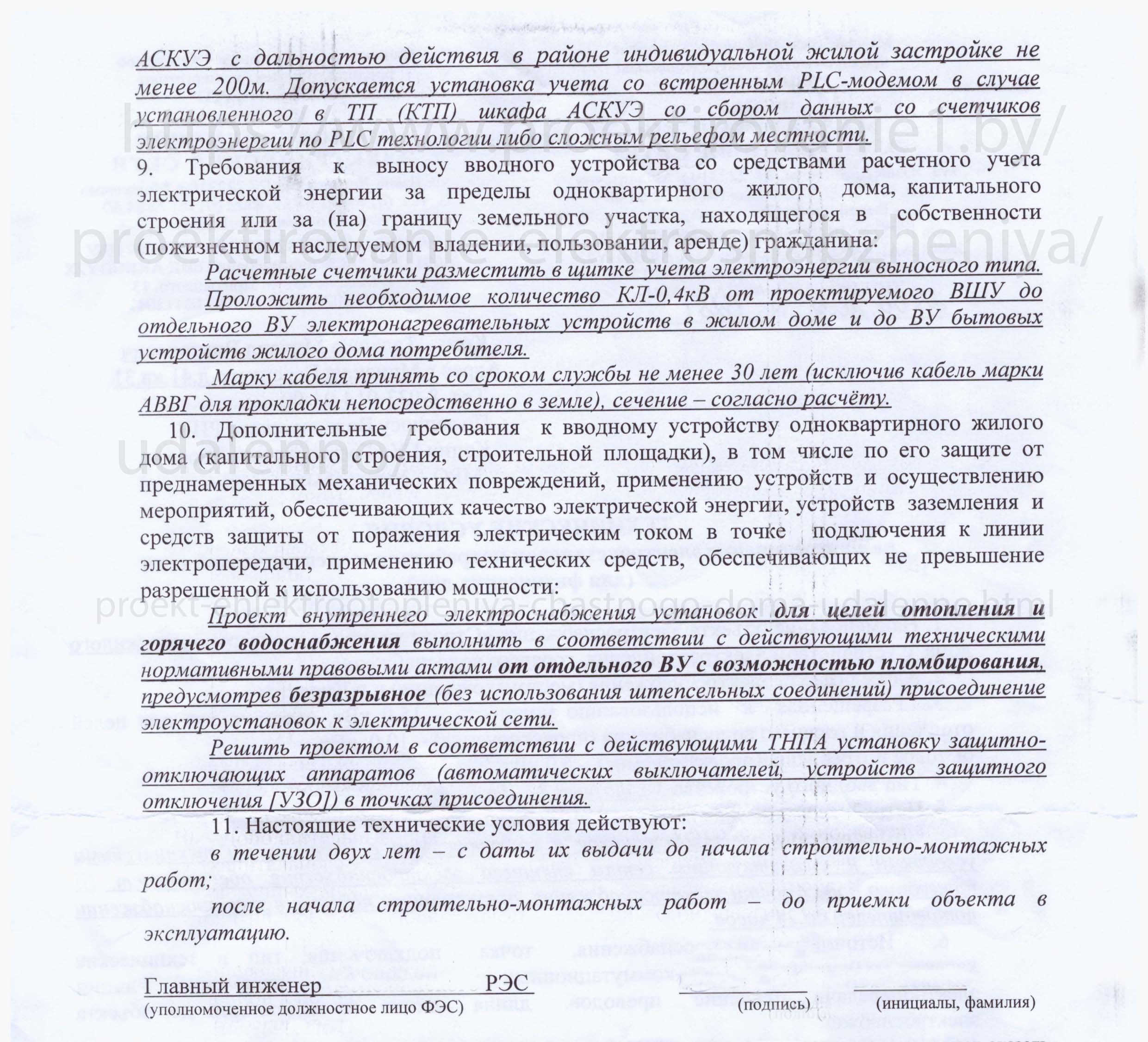

Для удаленной разработки проекта по всей РБ нужны будут скан или оригинал технических условий, копия ТУ —технических условий на присоединение электроустанок потребителя к электрической сети, где отдельной строчкой должна быть прописана мощность для целей электроотопления и горячего водоснабжения.

Черновики с исходными данными готовятся как на проект электроснабжения жилого дома удаленно .

Дополнительно на отдельном листе или ксерокопии плана дома нужно пометить место размещения электрокотла и ориентировочную мощность если есть представление. Место размещения щитка отопления. 2-й щиток на отопление нужен для тарифа 4 коп. На границе участка в шкафу учета электроэнергии размещается два счетчика. Место размещения щита учета и опоры нужно также пометить .  В дом будут заходить две кабельные линии в одной траншее с расстоянием между кабелями 100 мм.

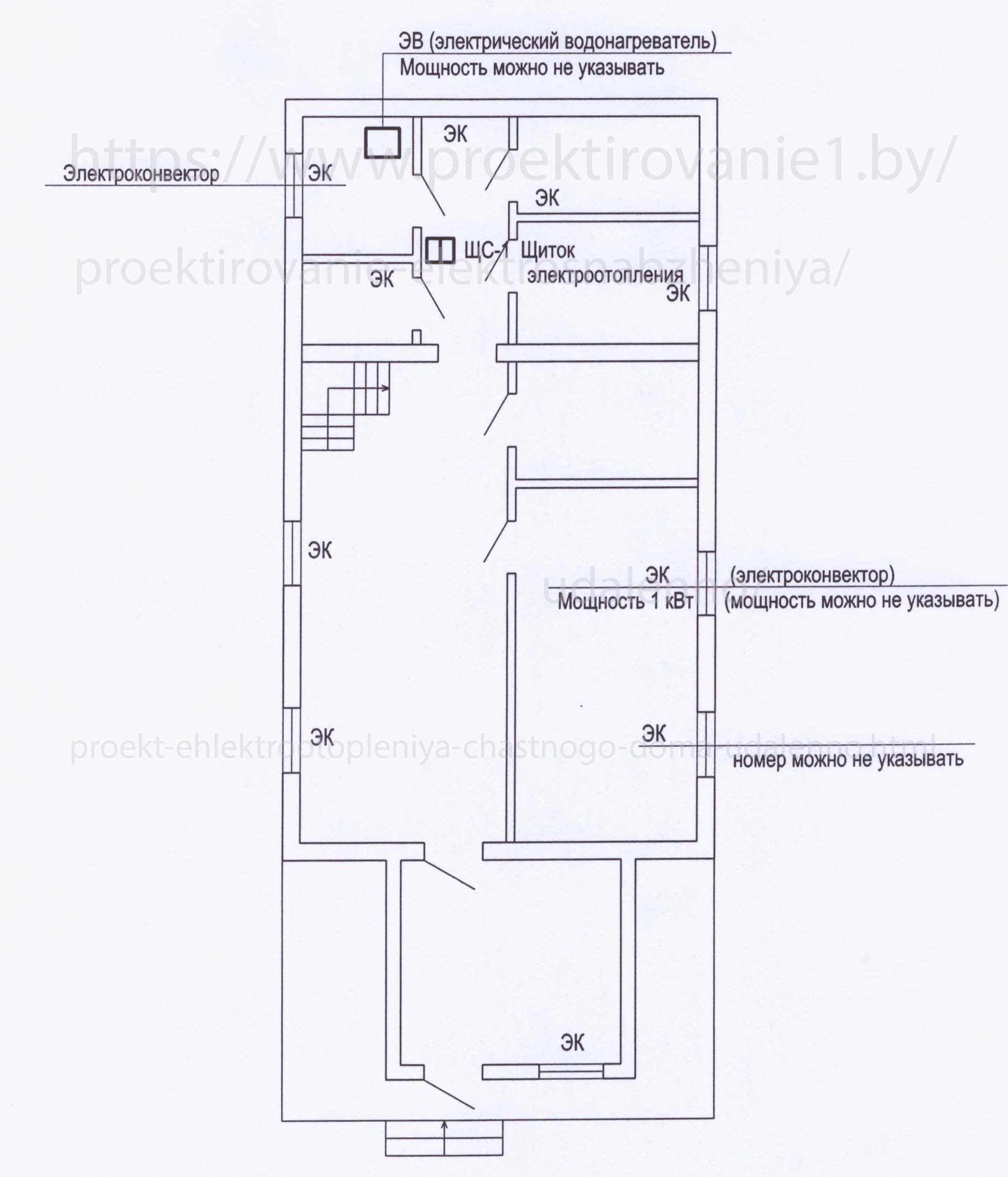

В случае с электроконвекторами нужно пометить на плане их примерное размещение, преимущественно напротив окон. Расположение накопительного электрического водонагревателя или бойлера на плане. Исходя из выделенной мощности указанной в технических условиях для целей электроотопления и горячего водоснабжения.

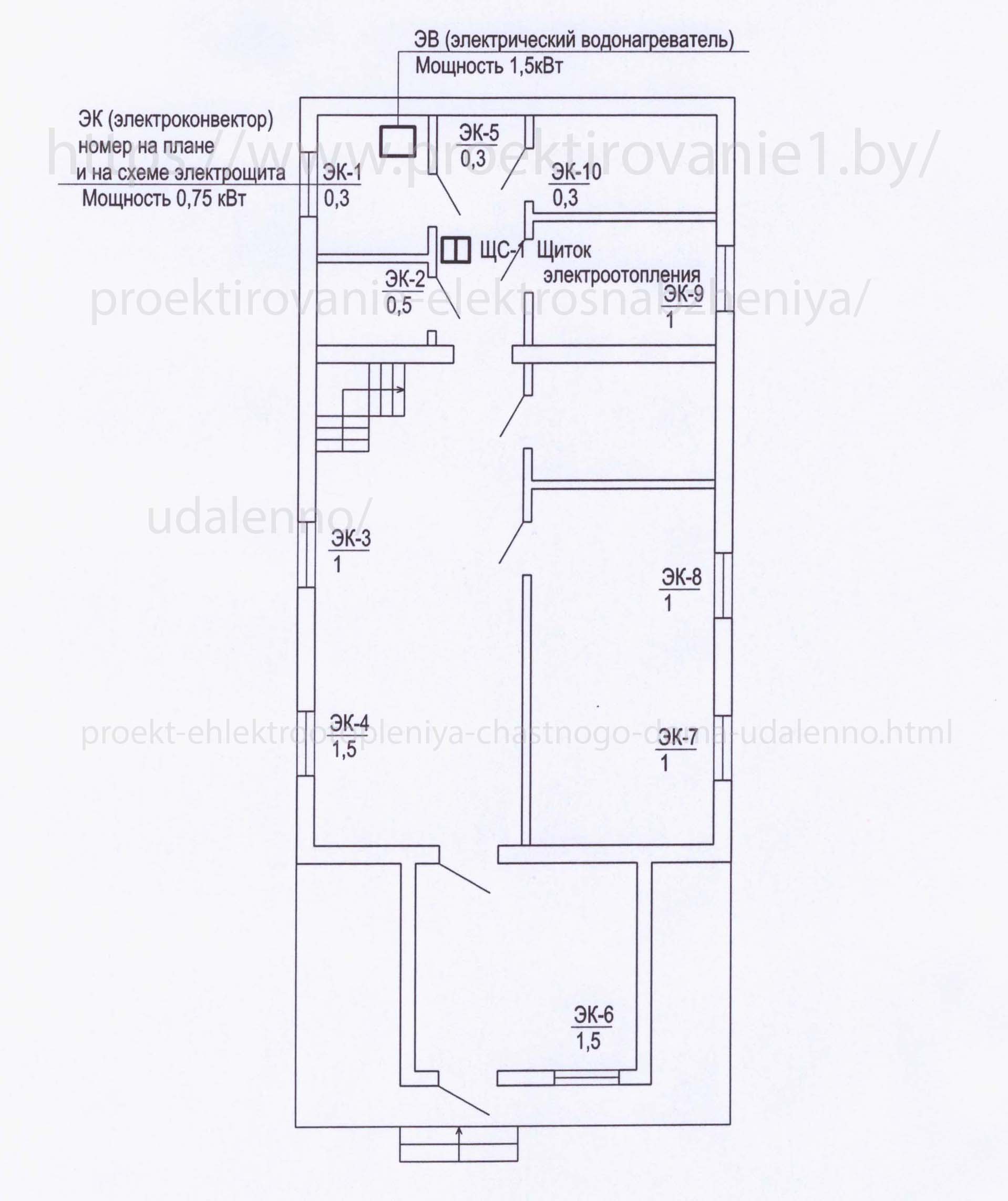

В ТУ указано что для целей электроотопления и горячего водоснабжения выделено 10 кВт. Под эту мощность подбираем электроконвекторы и электрический водонагреватель исходя из равномерной загрузки фаз. 10 кВт это суммарная мощность 3-х фаз.

В одной фазе максимальная мощность может быть ориентировочно 10/3 = 3,33 кВт. Сответсвенно подключаем например 1,5 кВт водонагреватель в котельной + 0,3 кВт электроконвектор + 0,5 кВт +1 кВт электроконвектор на кухне = 3,3 кВт в фазе А.

1,5+1,5 = 3 кВт будет нагрузка в фазе B.



1+1+1+0,3 = 3,3 кВт в фазе C.

Мощности подбираются из стандарных мощностей кварцевых обогревателей.

Если в этом не разбираетесь пометьте расположение электроконвекторов и накопительного водонагревателя.  Расположение щита отопления.

Черновики лучше отправить в бумажном конверте по почте для разработки проекта электроотопления.
