Проект на электроснабжение строительной площадки  удаленно

 Чтобы сделать проект электроснабжения стройплощадки жилого дома дистанционно по всей Беларуси: в любом городе, поселке, деревне нужно подготовить исходные данные.

Нужны технические условия на электроснабжение стройплощадки.

Делаете две ксерокопии плана участка с техпаспорта. На листе бумаги это может быть просто квадрат с размерами например 20 на 30 метров и  нарисована дорога. На копии ручкой отмечаете расположение опоры. Рисуем небольшой круг около участка (место где стоит железобетонный столб) и подписываем рядом опора номер. Пишем что написано на столбе.

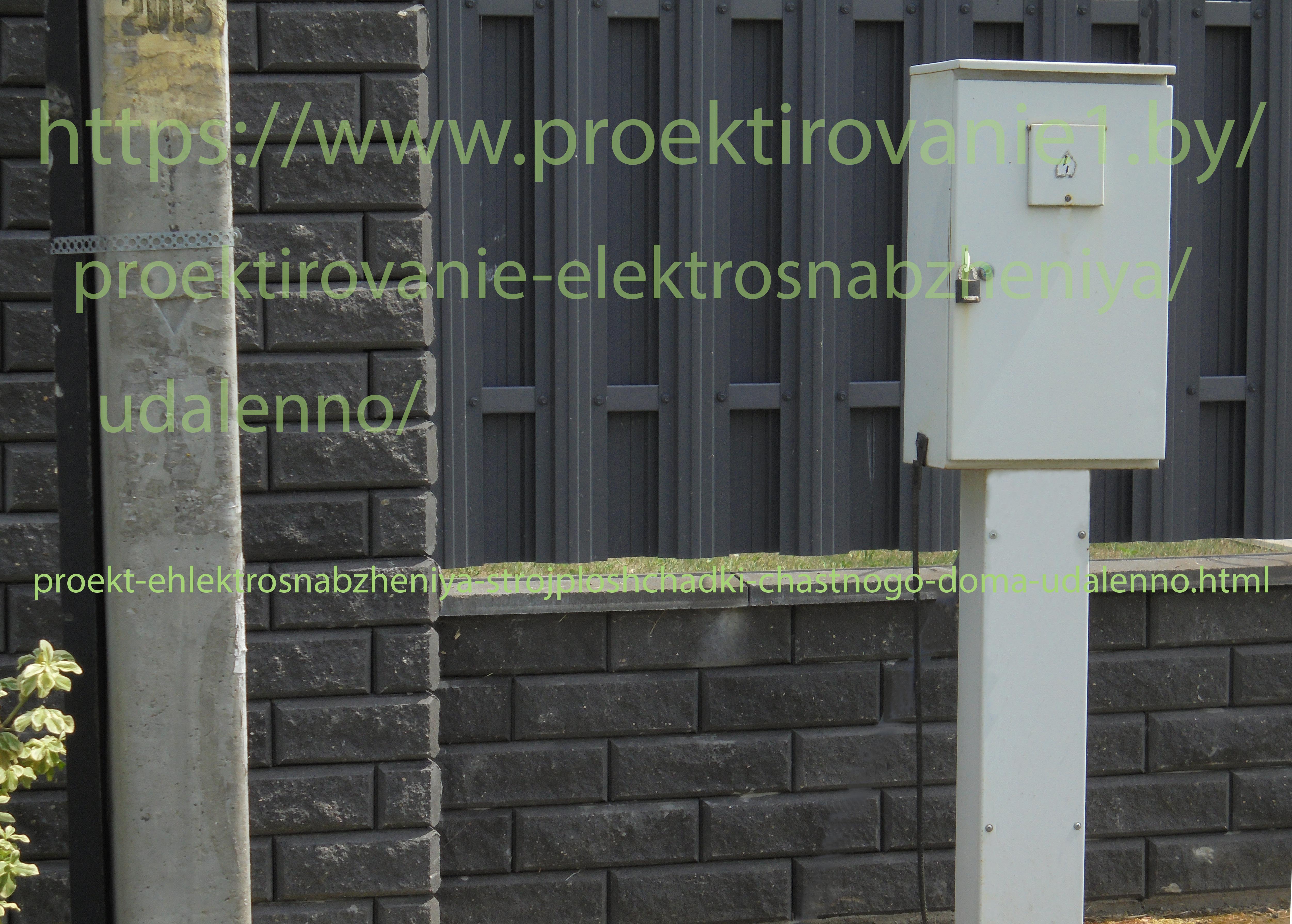

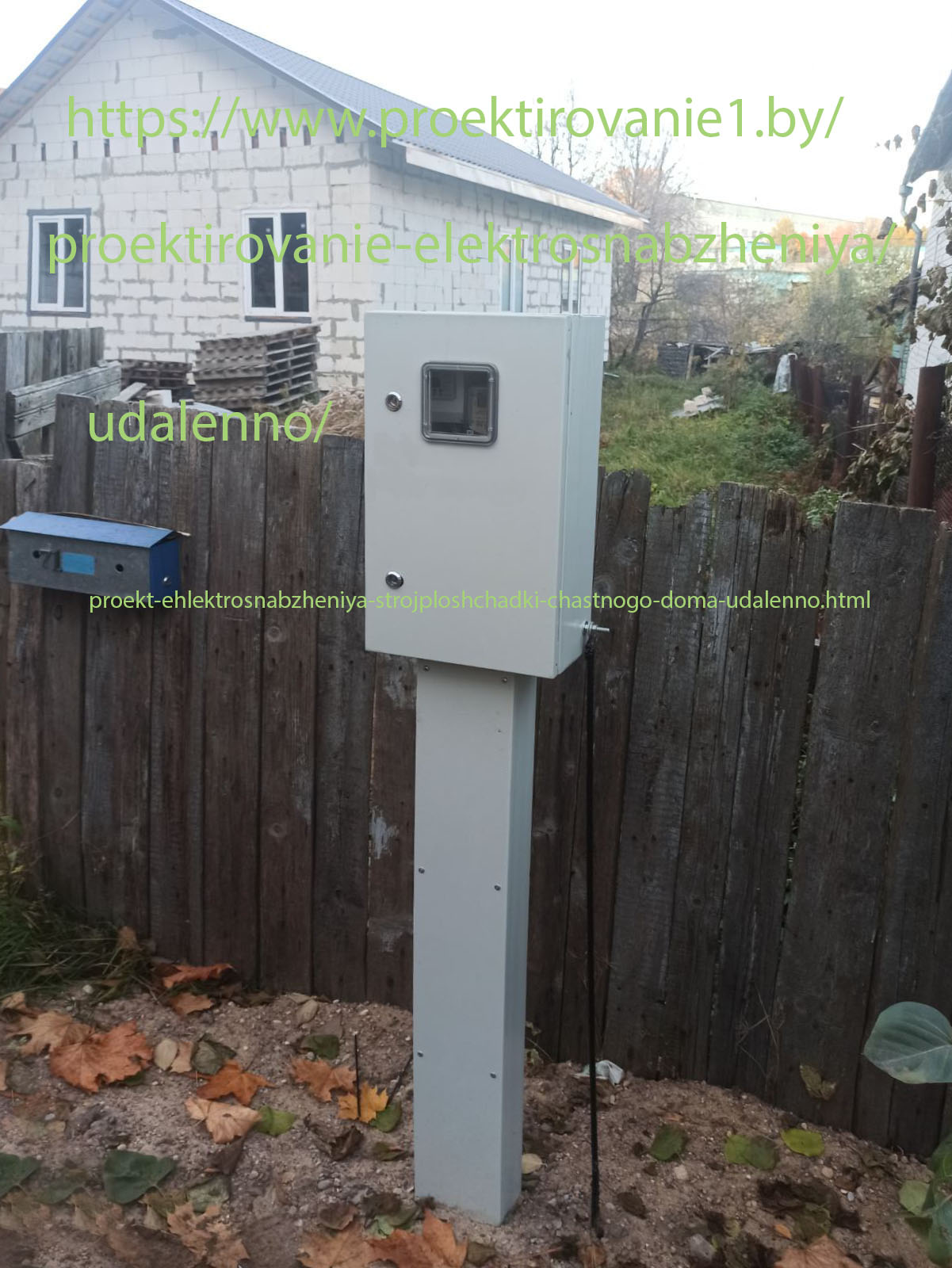

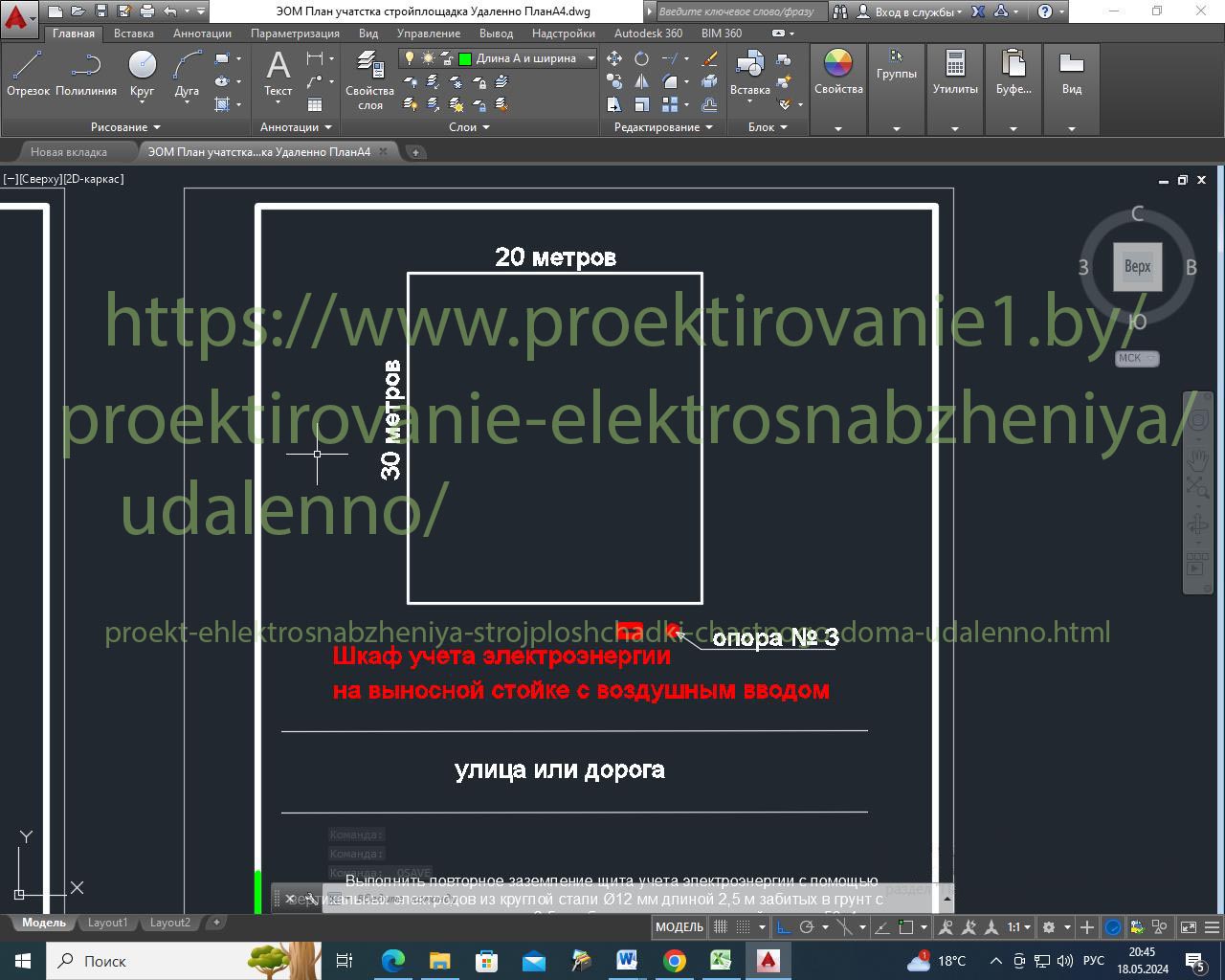

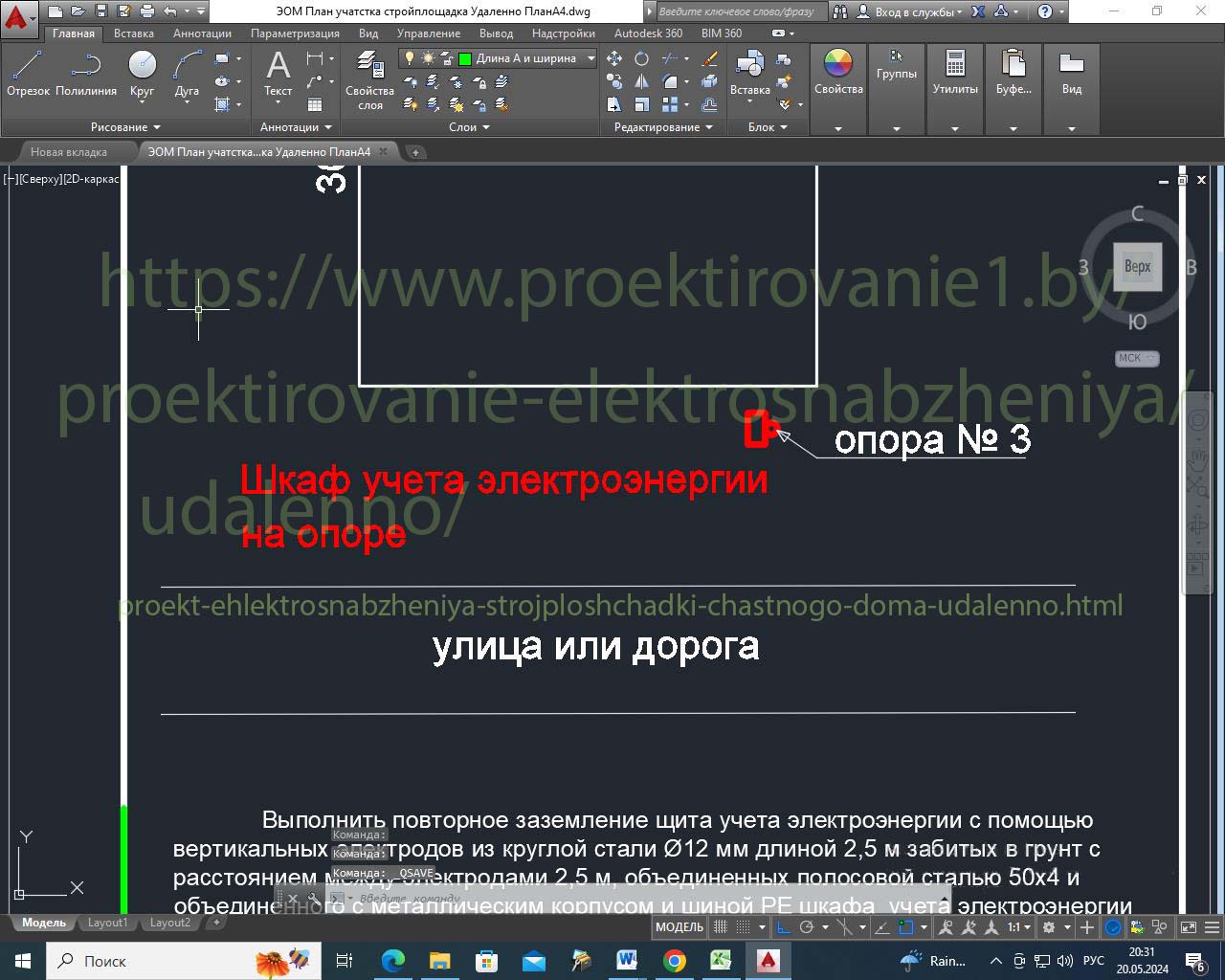

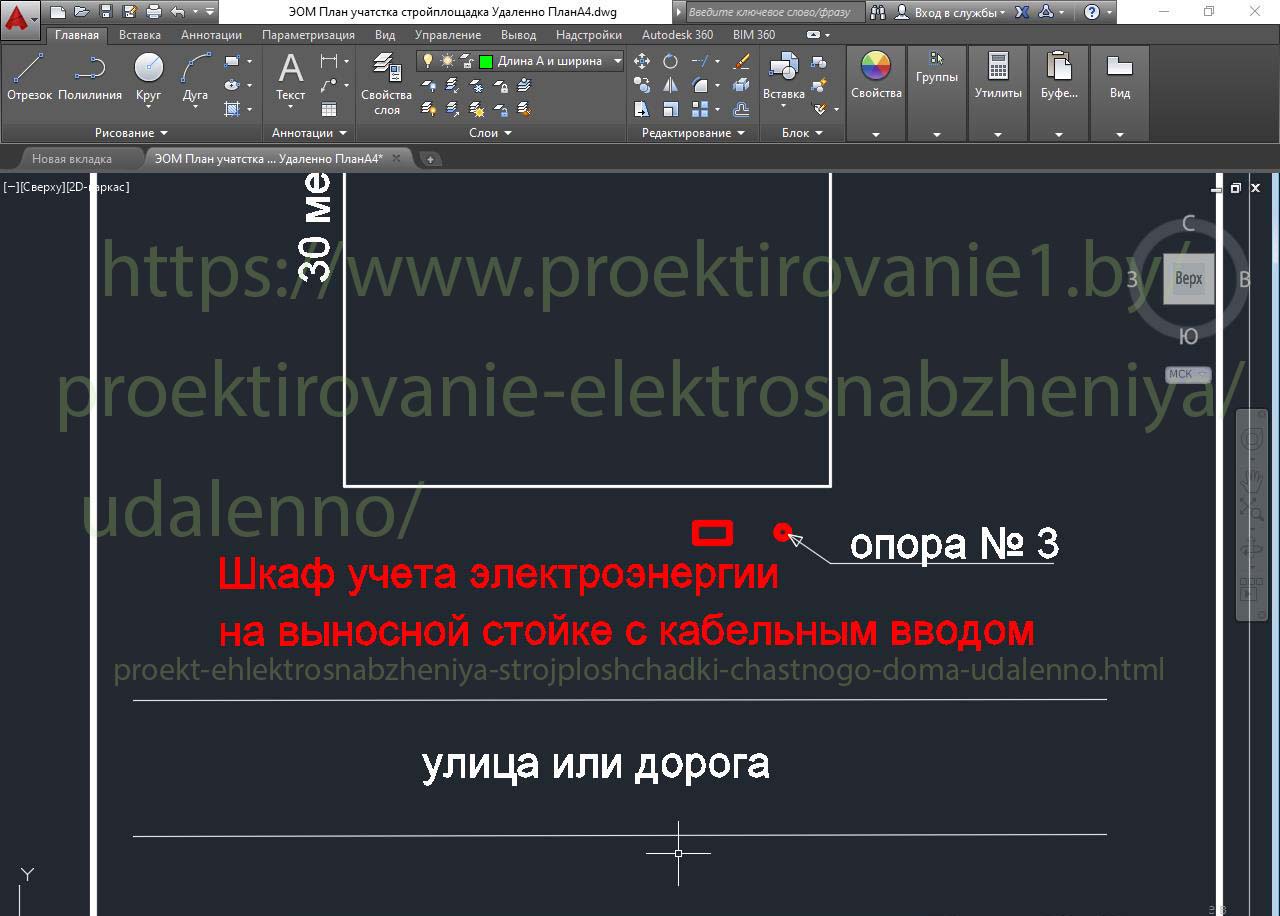

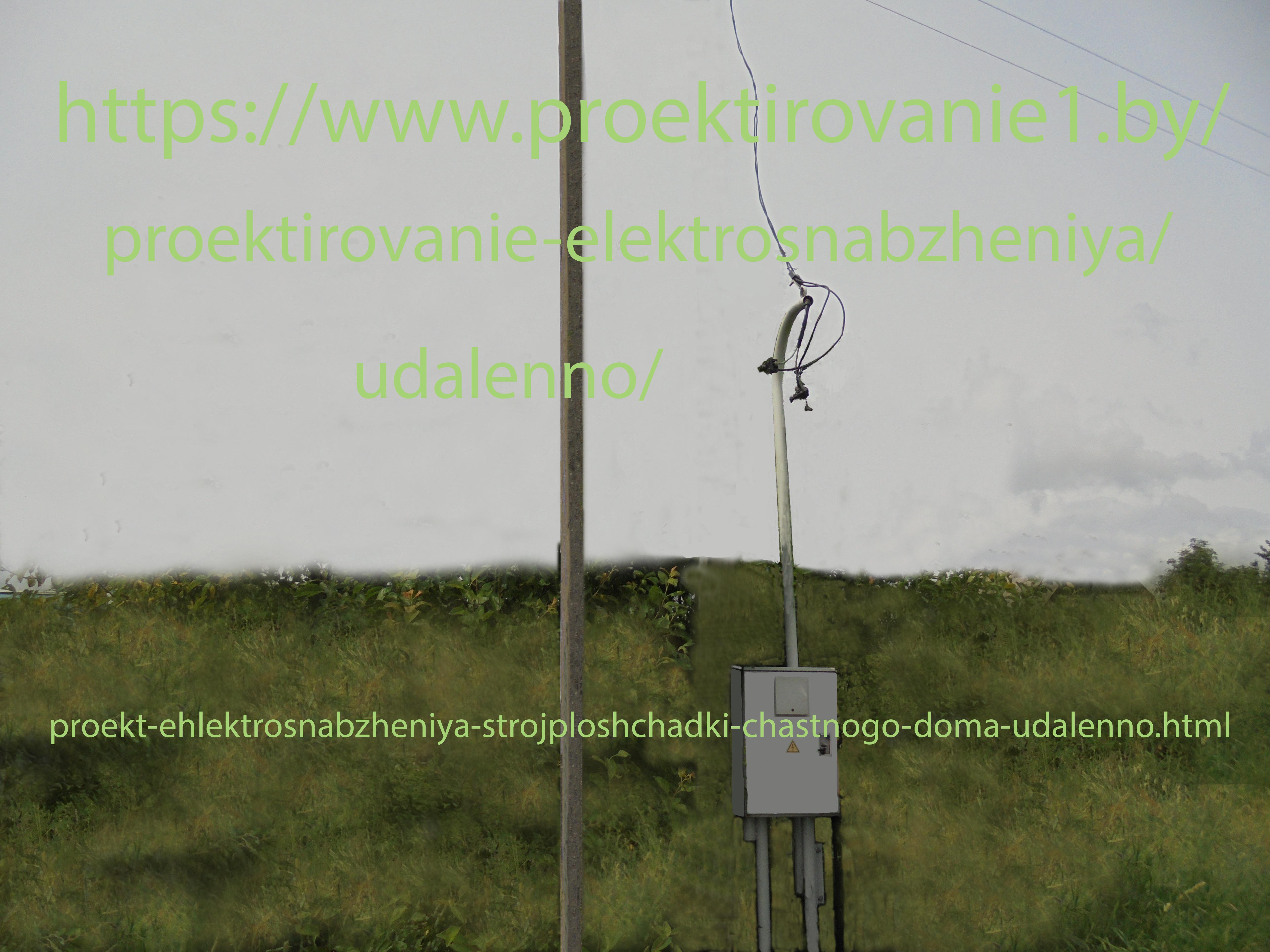

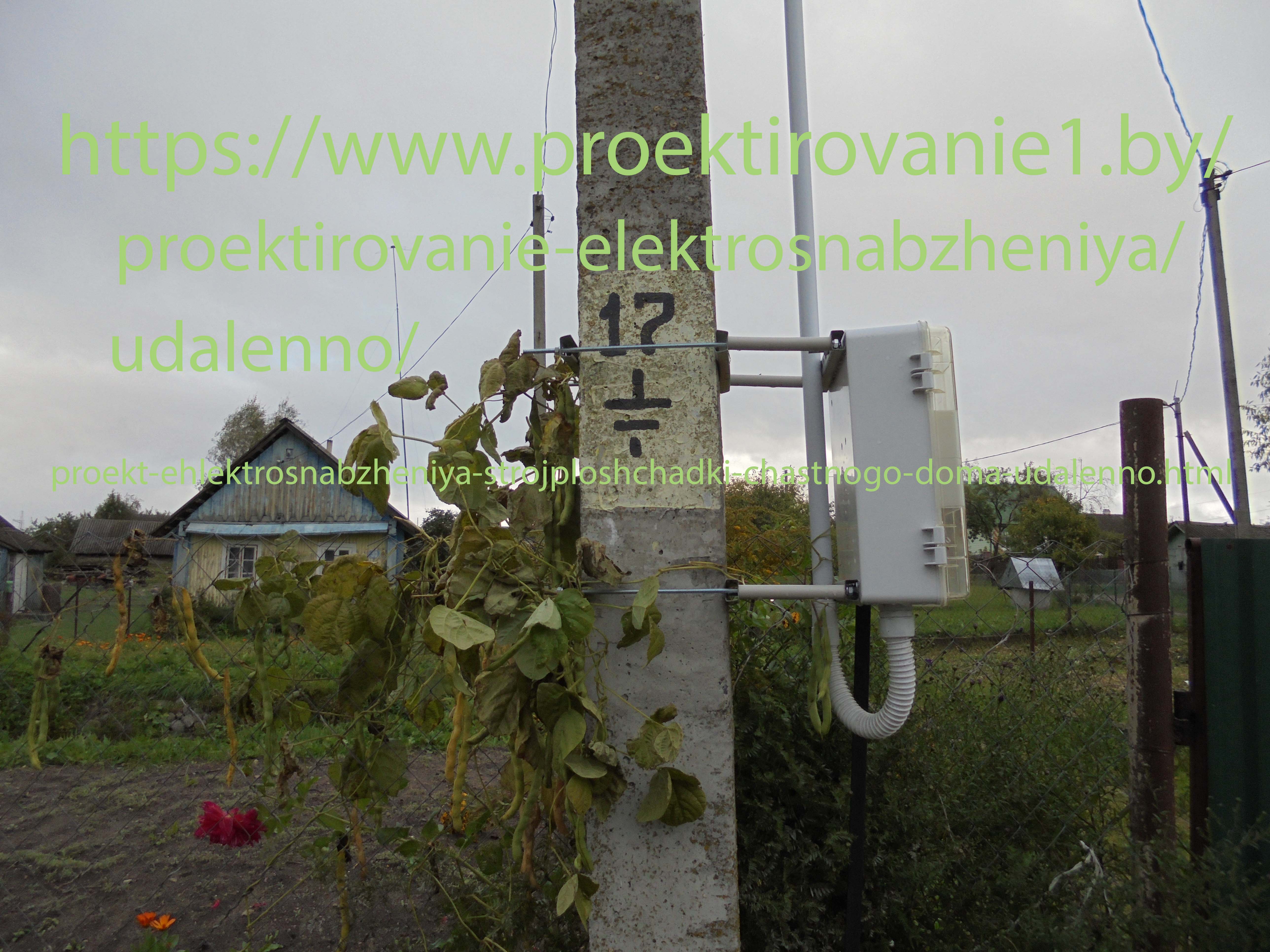

Выносной учет со счетчиком может быть: на опоре, на выносной стойке с воздушным вводом или на выносной стойке с кабельным вводом, сплит счетчик наверху на недоступной высоте около проводов линии и отдельный щит на опоре или на стене дома через воздушное подключение. Если планируете установку щита учета электроэнергии рядом с опорой, рисуем небольшой прямоугольник или квадрат в том месте где будет шкафчик. Подписываете текстом Шкаф учета на выносной стойке с кабельным вводом или шкаф учета на выносной стойке с воздушным вводом. Воздушный ввод будет в виде гусака. От поверхности земли до проводов не менее 2,75 метра. Если щиток будет вешаться на опоре, то  рисуем небольшой прямоугольник произвольных размеров и подписываем Шкаф учета электроэнергии на опоре. Соответственно если на стене дома или гаража планируете поставить вынос учета, то на плане участка с расположением дома на стене отмечаем щиток.

 Информация о выносном учете прописывается в технических условиях на присоединение электроустановок потребителя к электрической сети. Наименование потребителя стройплощадка жилого дома. Я сам это могу определить из технических условий на электроснабжение. Можете посмотреть как по улице реализованы шкафы со счетчиками. Сделать фото и выслать на вайбер +375336380058, телеграмм +375336380058 .

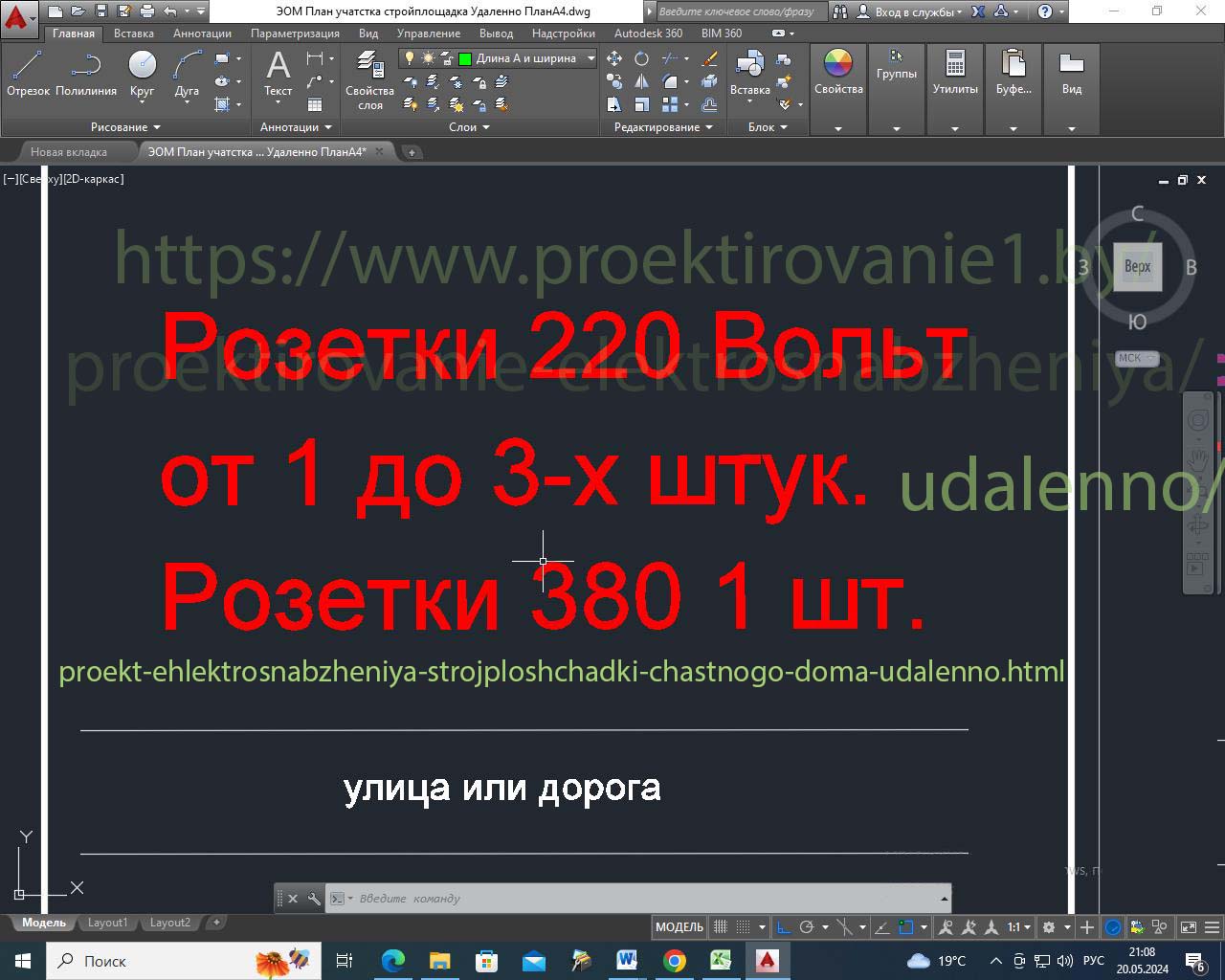

Указываете в черновике что должно быть в ВШУ. Розетки 220 Вольт  от 1 до 3-х штук. Розетки 380 1 шт.

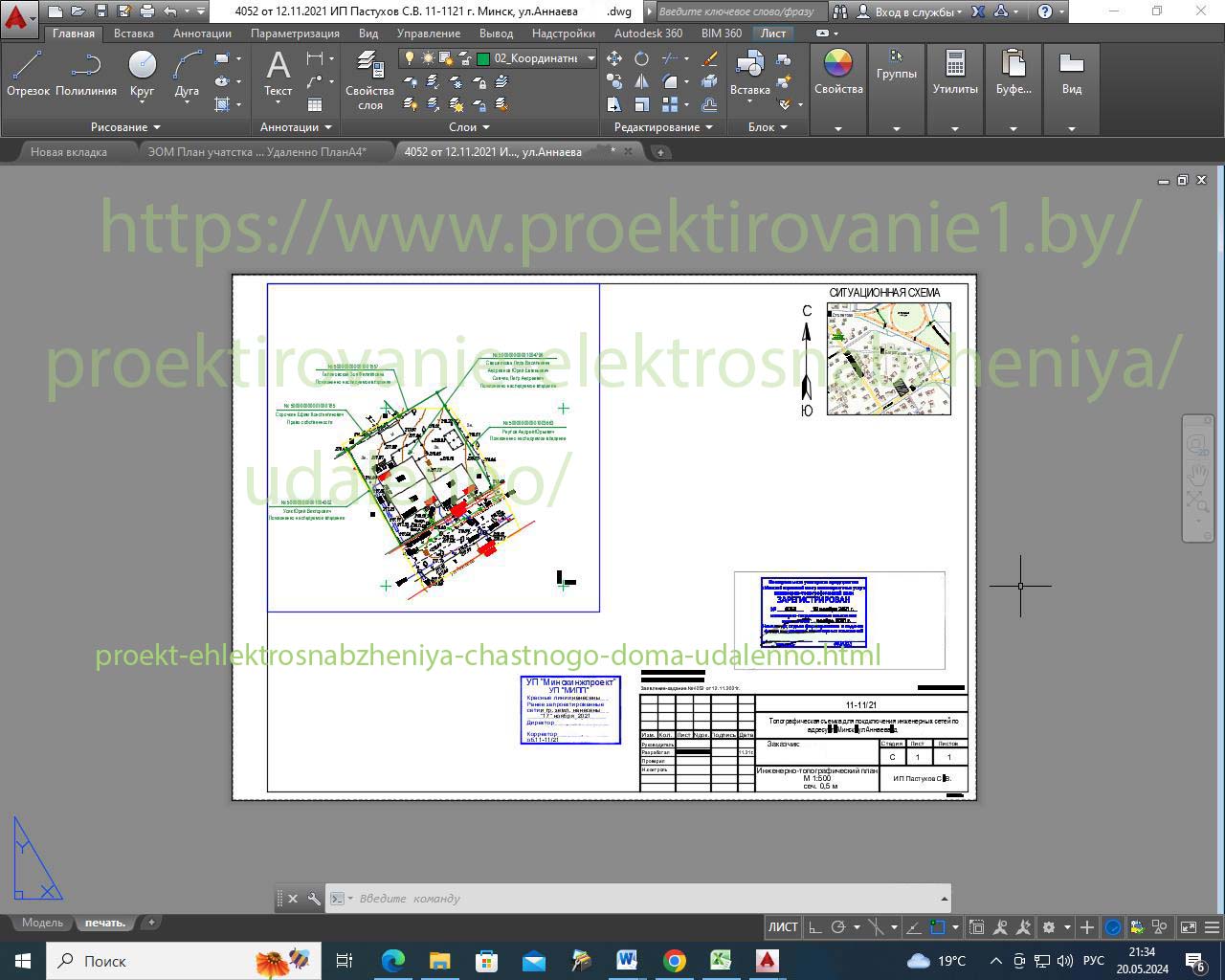

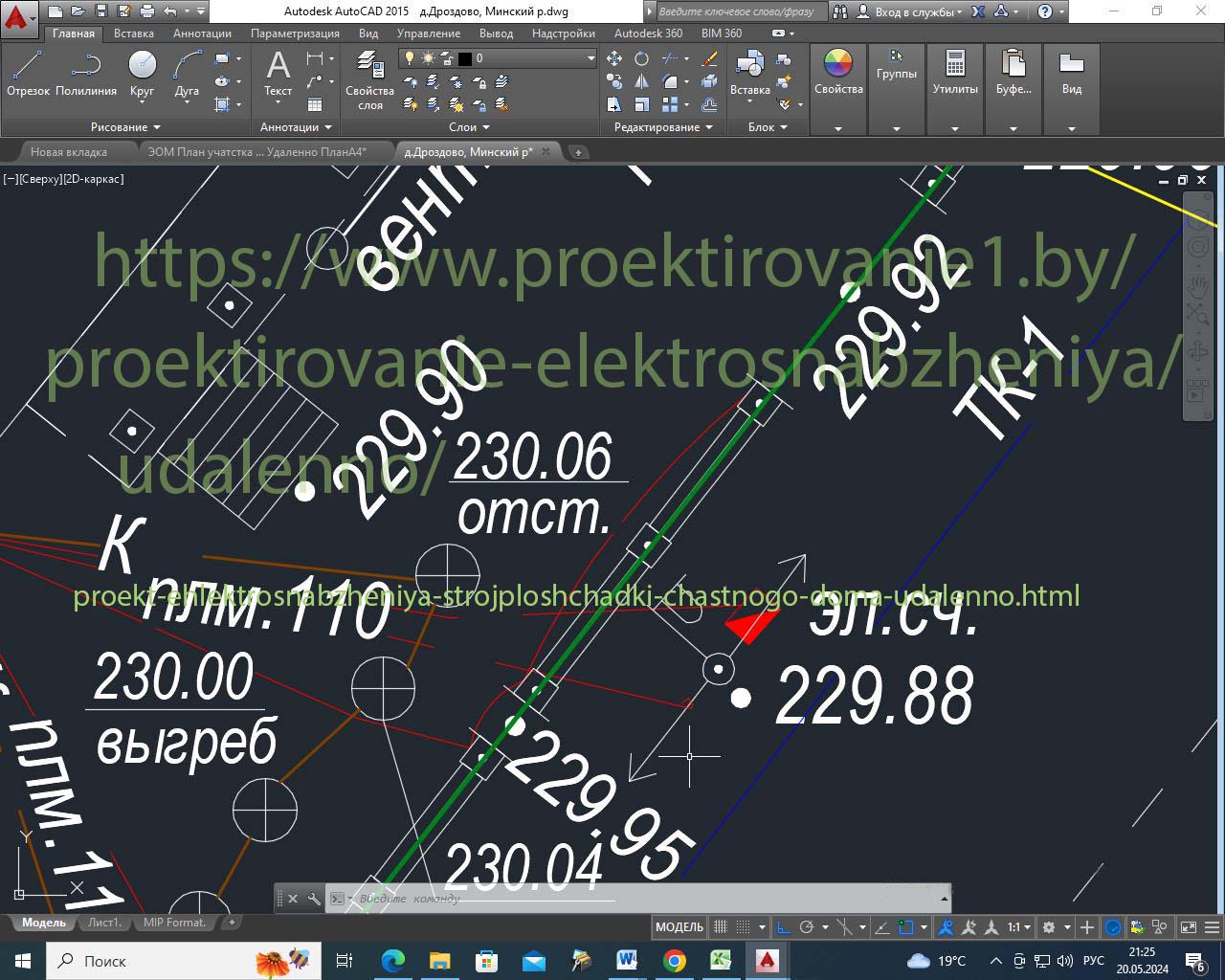

Если по улице проходят другие подземные инженерные сети: высоковольтные кабели 10 кВ, газопровод, водопровод, канализация, оптоволоконные или телефонные линии связи. Делаете топографическую съемку сетей и высылаете мне на электронную почту Vitalik7075@mail.ru для работы.

Топографическая съемка обязательна в городах     и поселках городского типа. Для правильного размещения контура заземления, щитка на выносной стойке и прокладки кабеля. Штыри забиваются на 2,5 метра в глубину.

 В глухой деревне по улице может и ничего не быть.

 Черновик с техническими условиями высылаете мне в большом бумажном конверте А4 по адресу: г. Минск, пр. Рокоссовского д.12 корп.1. для разработки проекта внешнего электроснабжения жилого дома. В технических условиях это может быть прописано: 1-я очередь внешнее электроснабжение, 2-я очередь внутреннее электроснабжение.
