Проект электроснабжения жилого дома 200 м кв 2-й Вязынский переулок

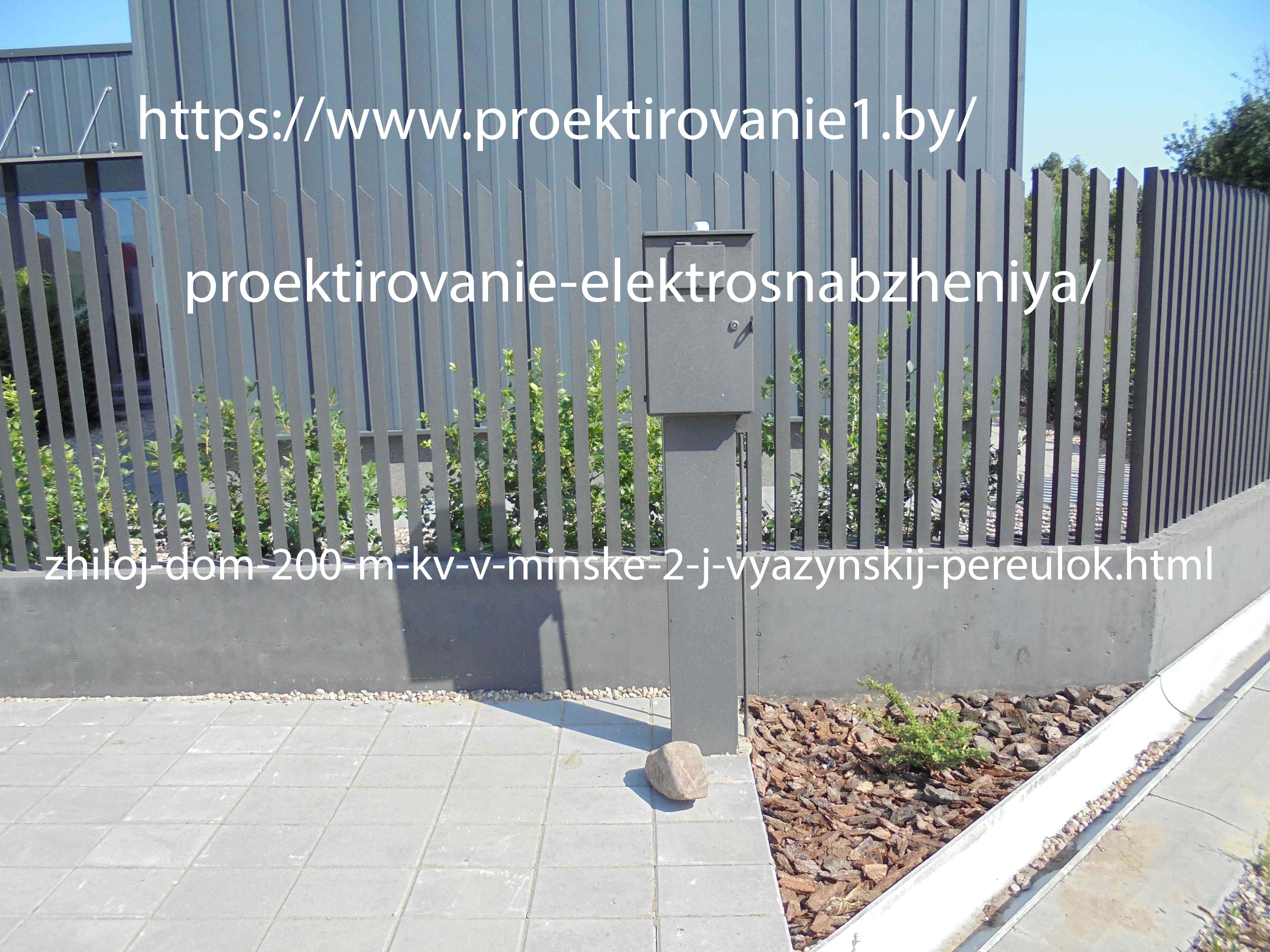

Электроснабжение осуществляется от трансформаторной подстанции ТП бронированным кабелем с алюминиевыми жилами марки АВБбШв сечением 4х25мм 2 к вводному устройству с трехфазным счетчиком. Вводное устройство на выносной стойке расположено за границей участка. Далее выполнен кабельный ввод в дом. Мощность по техническим условиям на электроснабжение 15 кВт.

Внутри дома располагается вводной щиток. От которого запитан второй щиток, расположенный ближе к центрам электрических нагрузок. В щите ЩС-1 после вводного выключателя нагрузки предусмотрены групповые однофазные УЗО F202AC 1P+N ток утеч. 30мА I-40A АВВ , по одному на фазу, соответственно для фаз А, B и C. Всего три устройства защитного отключения. Далее после групповых УЗО подключены однополюсные автоматические выключатели S201 C16. Всего 25 групповых линий, отходящих от первого щитка. На каждое УЗО подключается примерно третья часть, так чтобы с учетом одновременности включения мощных электроприборов нагрузка по фазам была равномерная. Такая комплектация щита дешевле, чем вариант с групповыми дифавтоматами в каждой линии. Такое количество линий выбрано из соображений надежности электроснабжения и непревышения мощности по одной групповой линии более 3,5 кВт. Сюда же подключено уличное освещение. Кабели к ландшафтным светильникам прокладыватся в земле в траншеях в гофре ПНД.

От второго щита ЩС-2 подключено оборудование мини-котельной и бассейна. На вводе в щиток установлено трехфазное четырехполюсное УЗО АВВ F204AC 3P+N со срабатыванием с током утечки на землю до 30 мА. В групповые линии установлены однофазные автоматы.

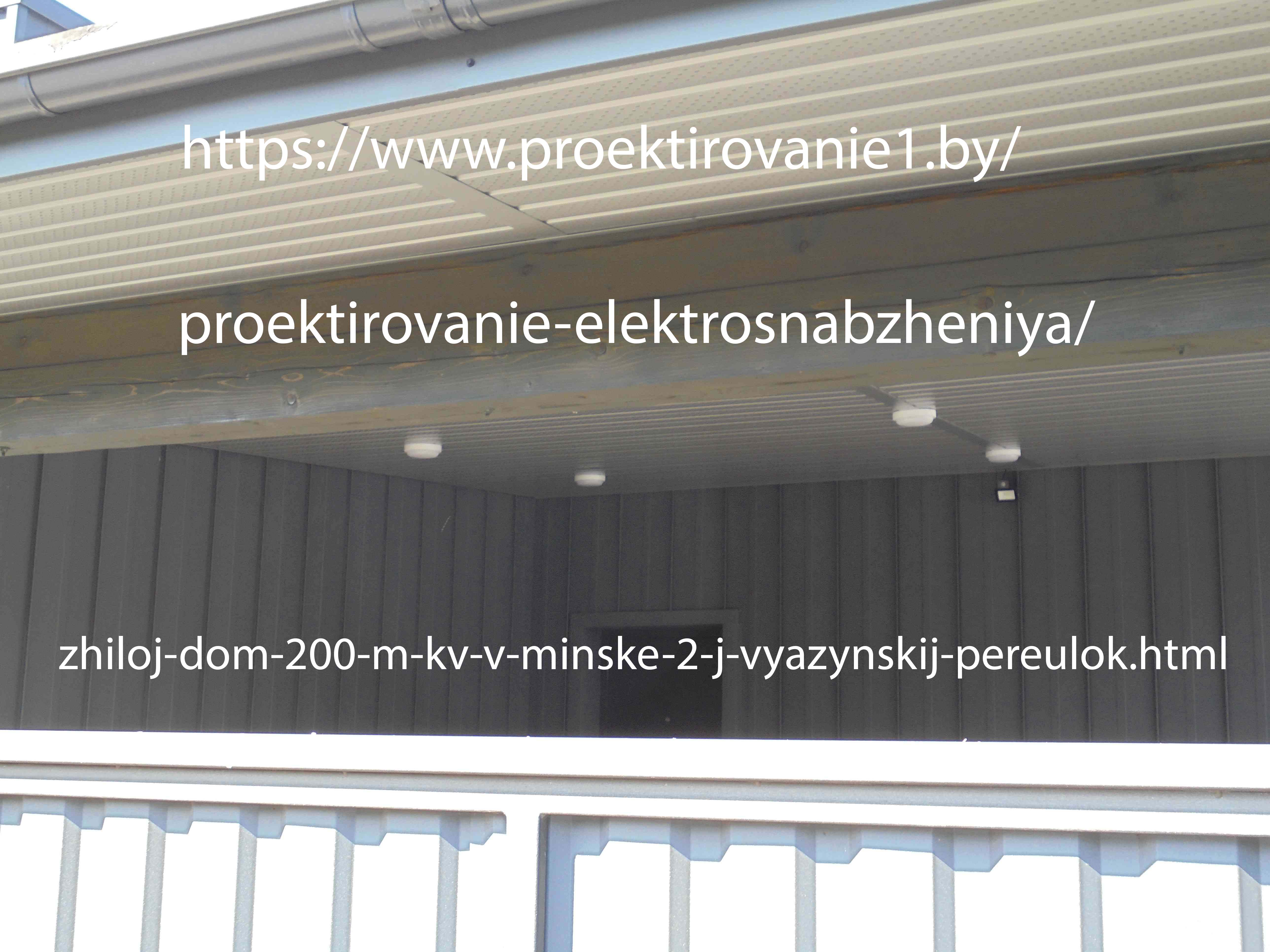

На коридоре установлены проходные выключатели. Освещение жилого дома выполнено встраиваемыми светодиодными светильниками и люстрами. Реализована подсветка светодиодными лентами. Освещение навеса выполнено закрытыми светильниками типа НБП01-60 с лампами накаливания.
