Проект электроснабжения жилого дома с электрокотлом в воложинском районе н.п. Курдуны

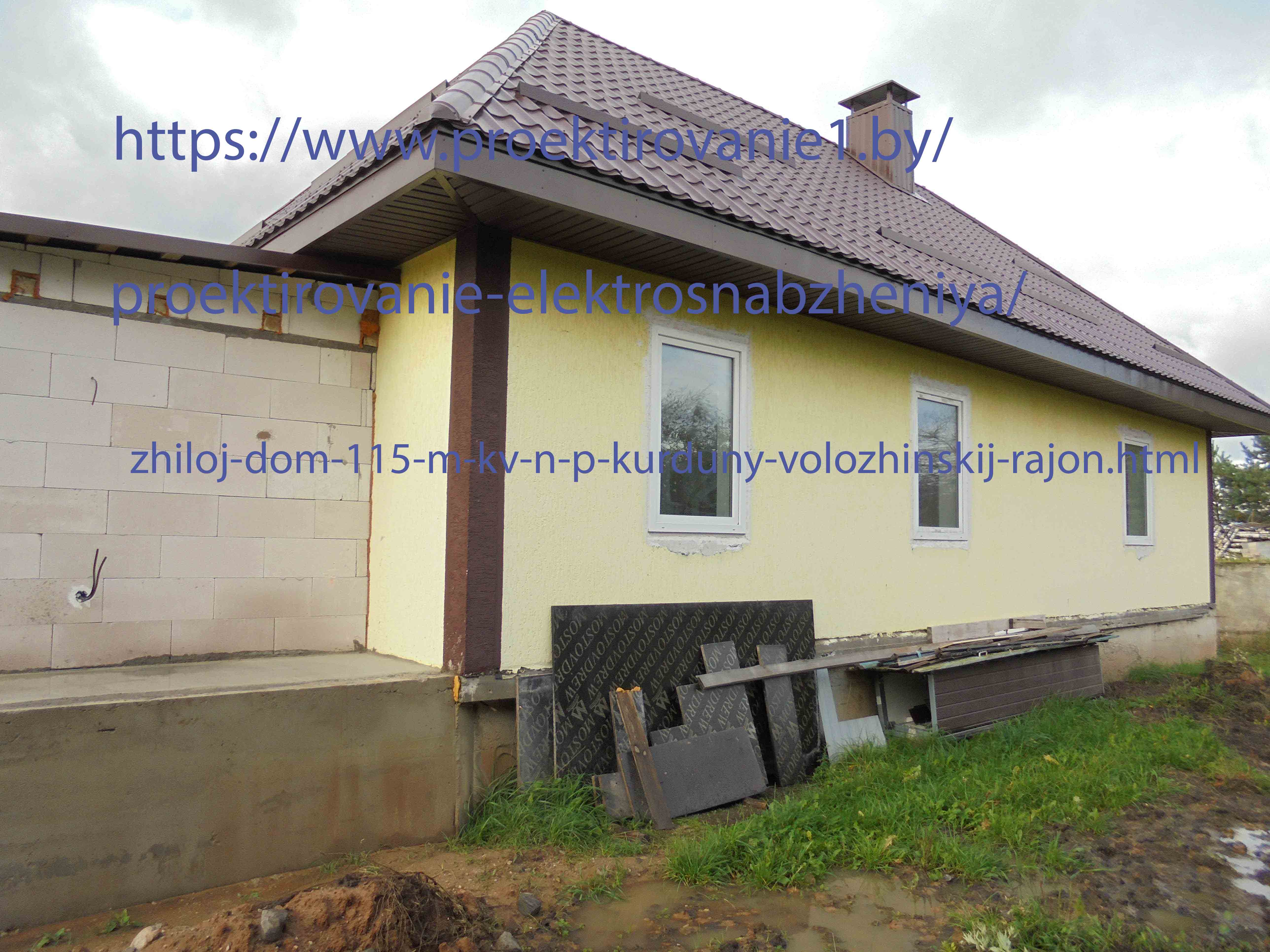

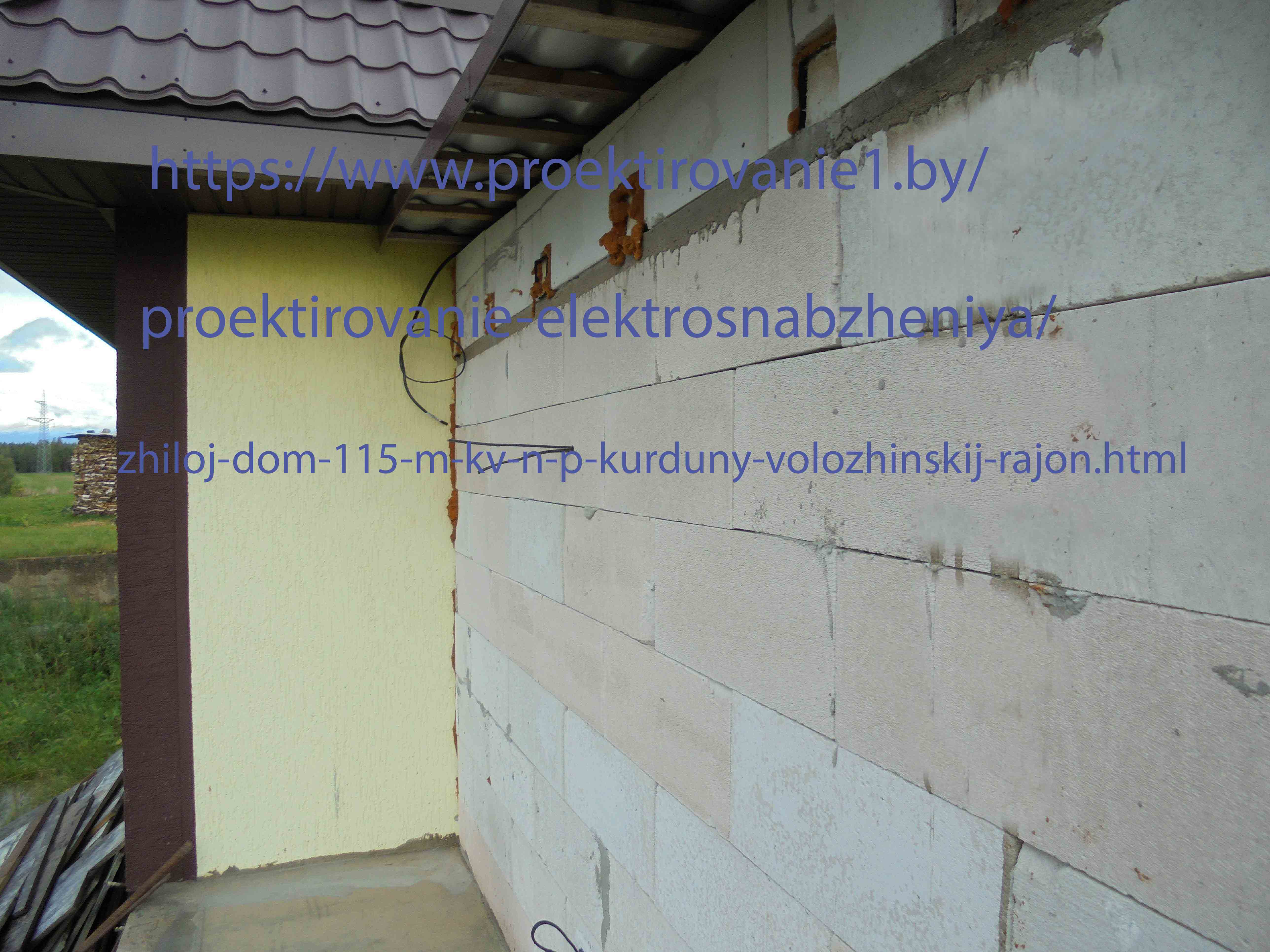

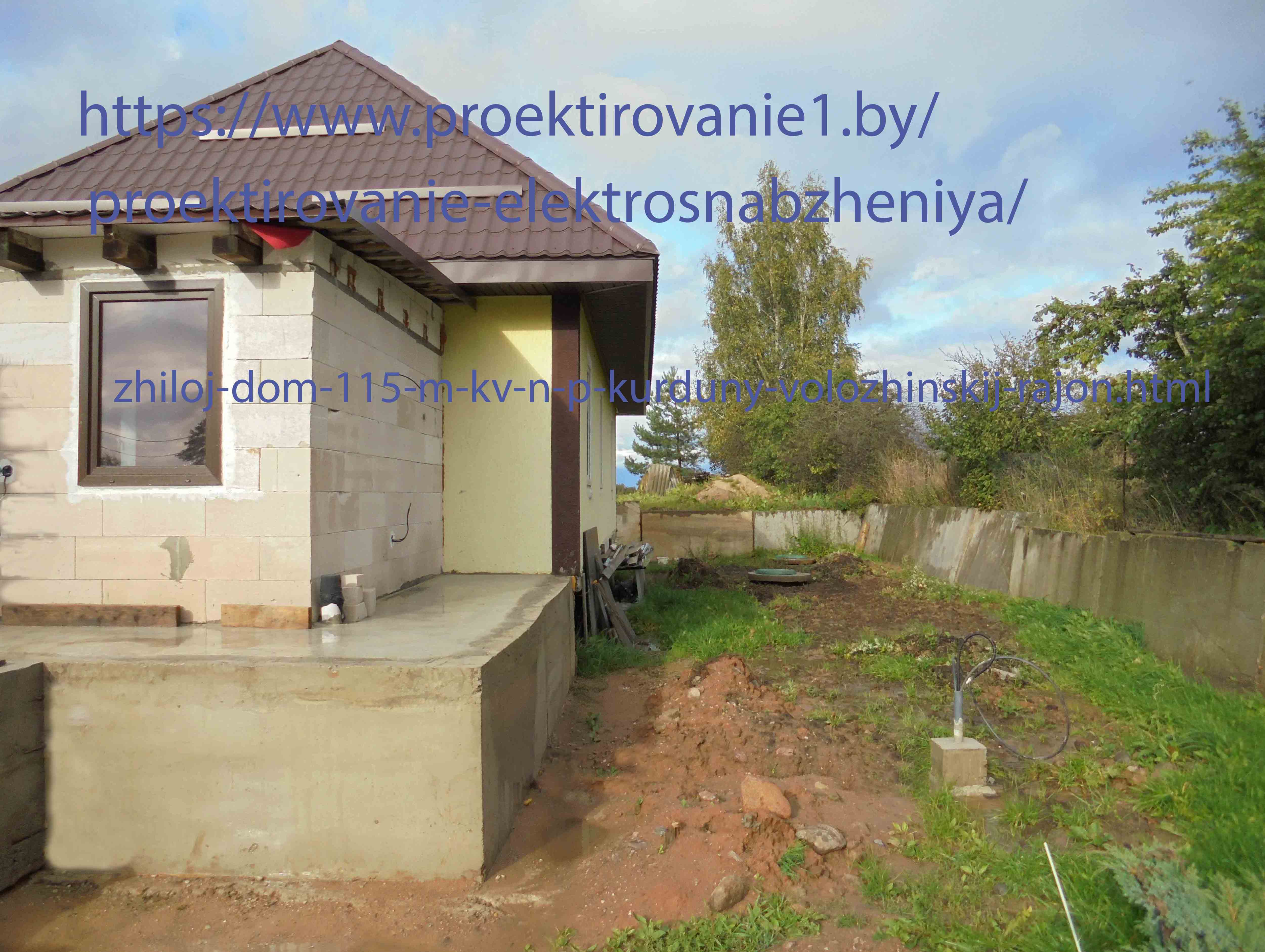

Жилой дом находится в Воложинском районе Минской области н.п. Курдуны. Вся информация для разработки проекта внешнего и внутреннего электроснабжения собрана на объекте. По телефону перед выездом попросил заказчика сделать ксерокопии планов дома в трех экземплярах и плана участка.

На первой копии плана дома по месту нарисовано расположение щита нагрева. В проекте он идет как щит силовой ЩС-1. Расположение электрокотла в котельной и бойлера.

На второй ксерокопии нарисован в согласовании с владельцем дома план с расположением сетей силового электроооборудования, на котором показано место расположения силового щита ЩС-2 и расположение розеток в комнатах, согласован кабель для разводки розеточных сетей ВВГнг-LS 3х2,5. На электроплиту применена схема подключения на 380 вольт с УЗО на 30 мА согласно выданных технических условий на электроснабжение жилого дома.

На третьей ксерокопии нанесены точечные светильники в котельной, санузле, коридоре, жилых комнатах, кухне-столовой и на кухне. Размещение выключателей, которые должны устанавливаться со стороны дверной ручки. Проходные выключатели установлены в кухне-столовой вначале и в конце чтобы можно было со стороны любого входа или выхода включать и отключать освещение, не идя при этом через темное помещение.

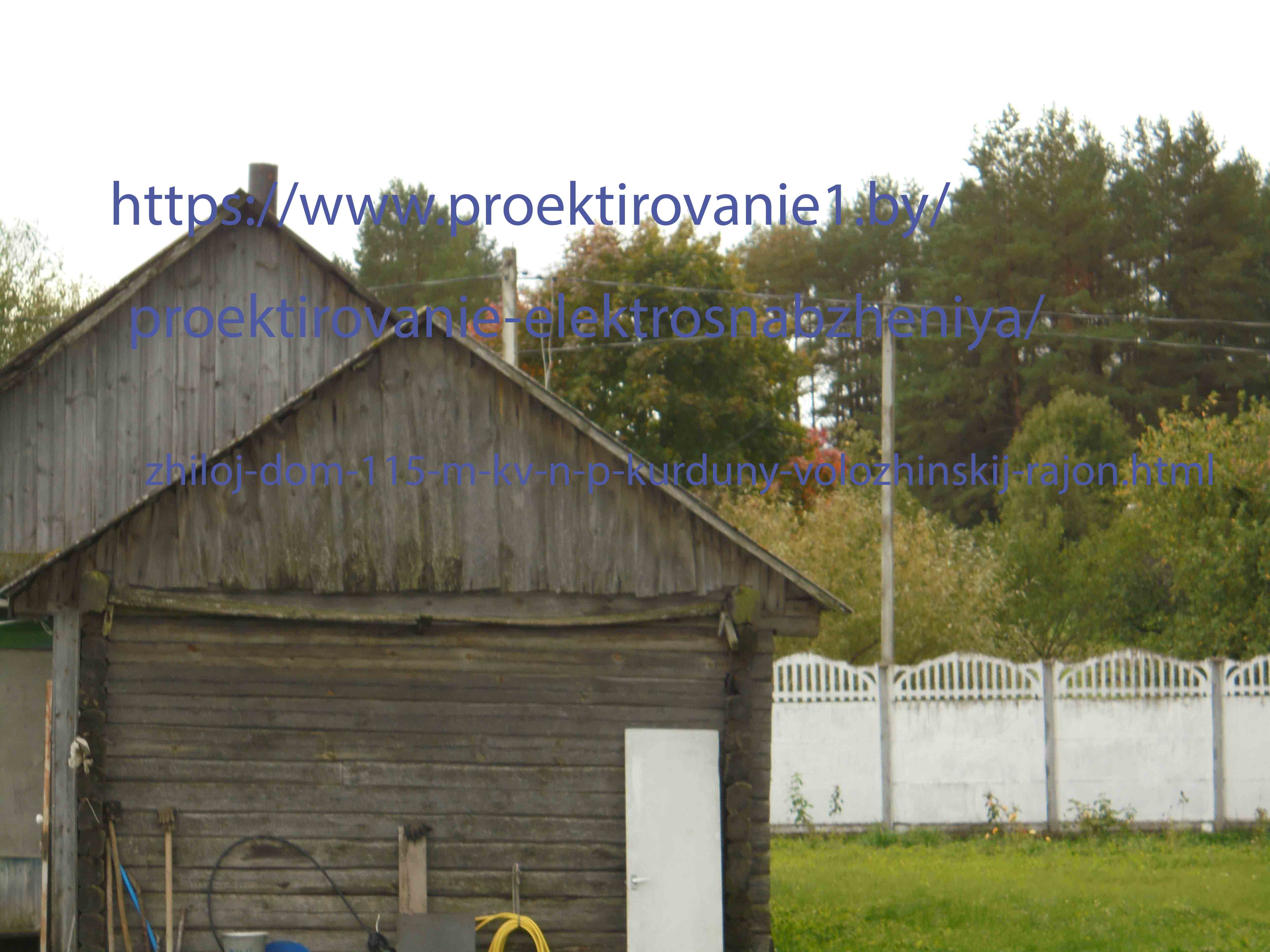

Запроектирован выносной шкаф учета электроэнергии с двумя электронными приборами учета на опоре. Тип вводного устройства 3-х фазный. От первого счетчика идет пятижильный кабель с алюминиевыми жилами бронированный стальными лентами в шланге из поливинилхлоридного платиката типа АВБбШв 5х16 1,0 на номинальное напряжение изоляции до 1 кВ до щита силового на цели отопления и горячего водоснабжения. От него подключен электрокотел мощностью 10 кВт по трехфазной схеме с УЗО Eaton PF6 4P 25А 30 мА кабелем ВВГнг-LS 5х4 и накопительный водонагреватель на 2 кВт через дифавтомат PFL6 1P+N С16 30мА кабелем ВВГнг-LS 3х2,5.

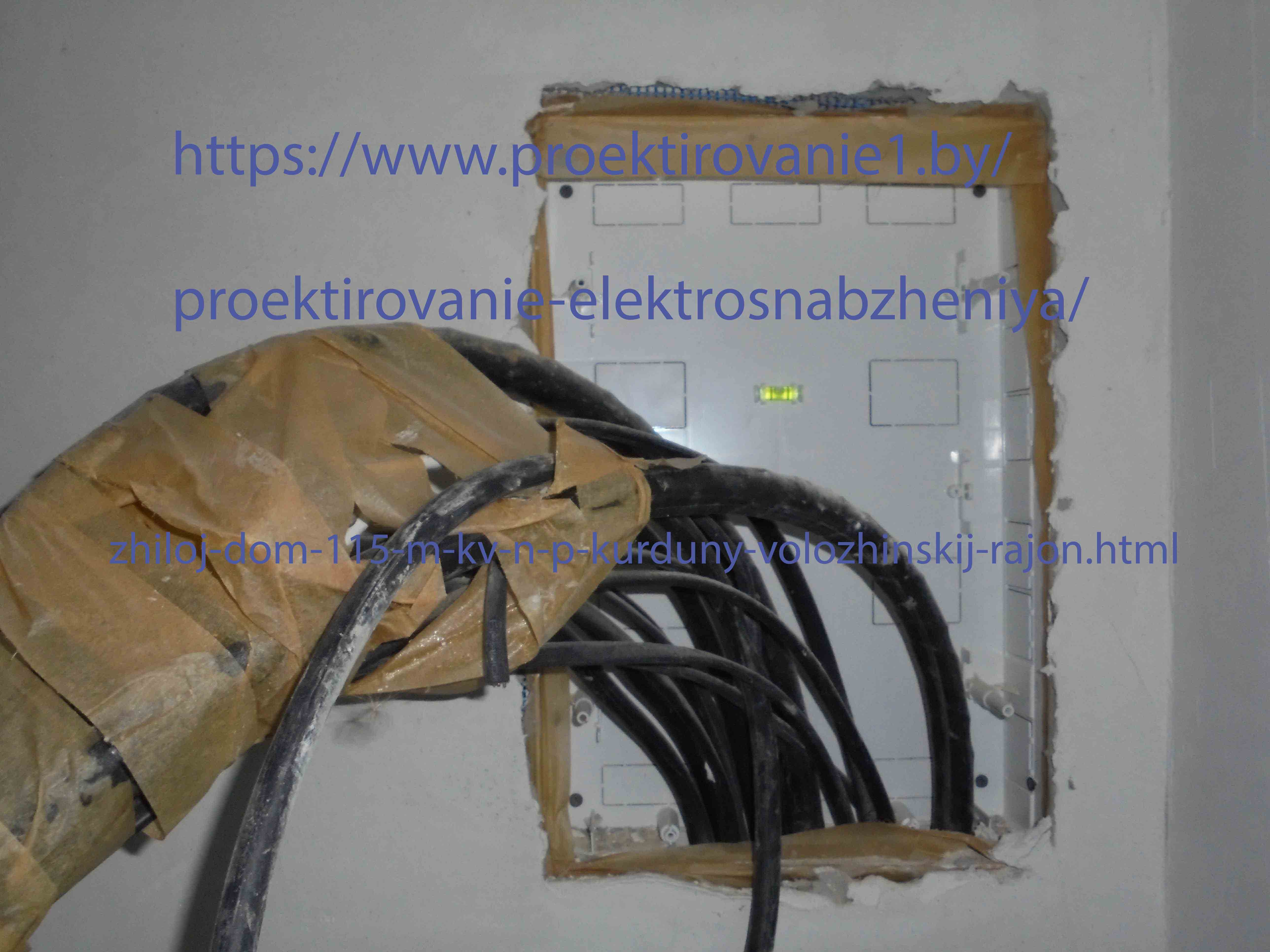

ЩС-2 состоит из вводного выключателя нагрузки на номинальный ток контактов не менее 25А типа IS 25-3P, можно больше, например IS40, IS 63 Eaton. Далее сначала подключена электроплита и после каждой фазы включены однофазные УЗО и групповые автоматические выключатели.

Выполнено согласование в Энергонадзоре, в Молодечненских электрических сетях и МРО Энергосбыт в части расчетных счетиков электроэнергии.
