Проект электроснабжения жилого дома Лесковка ул. Гольшанская
Технические условия на присоединение электроустановок потребителя к электрической сети выданы Филиалом "Минские электрические сети" Острошицко-городокский район электрических сетей РУП "Минскэнерго''. Разрешенная к использованию мощность 15 кВт. Для целей электроотопления и горячего водоснабжения 0 кВт. Отопление и горячее водоснабжение от газового котла.
От ближайшей опоры указанной в ТУ на проектирование электроснабжения подключен кабельный ввод четырехжильным бронированным кабелем с алюминиевыми жилами марки АВБбШв ГОСТ 31996-2012 сечением 4х16 мм2 к шкафу учета электроэнергии на выносной стойке.
В ходе разработки проекта внешнего и внутреннего электроснабжения сделана и согласована топографическая съмка земельного участка. На план нанесены проектируемые сети наружного электроснабжения.
От щита учета до группового щитка ЩС-1 жилого дома предусматривается кабельный ввод бронированным кабелем с алюминиевыми жилами марки АВБбШв ГОСТ 31996-2012 сечением 5х16 мм2.
В доме установлено 2 распределительных щитка. В гараже предусмотрен 3-й щиток для электроснабжения гаража и от него подключен шкаф управления зарядкой электромобиля.

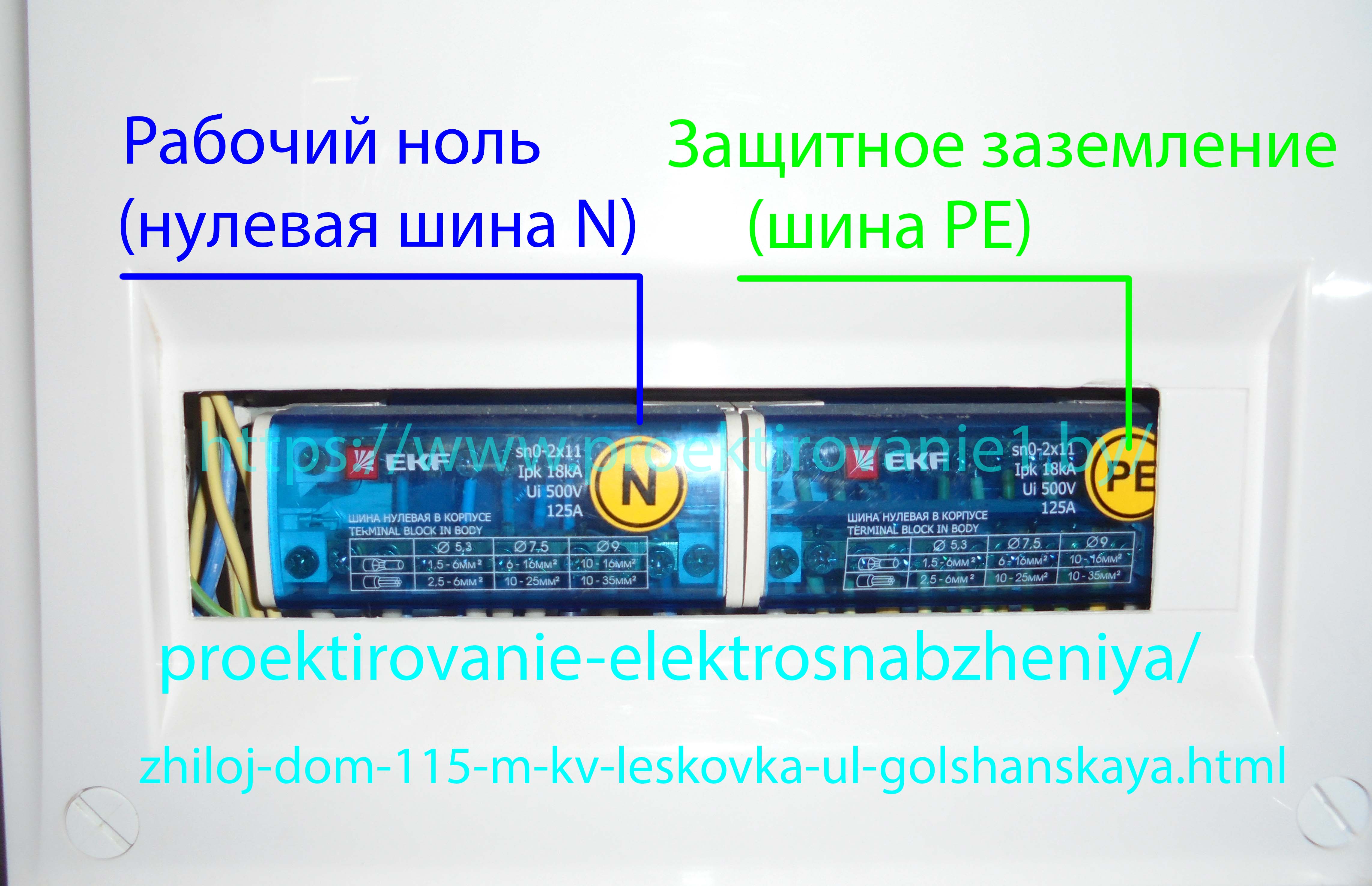

В ЩС-1 распределительные линии подключаются через групповые УЗО и дифавтоматы. Применены отдельные клеммные блоки N и PE.
В помещениях с нормальными условиями отходящие кабели подключены через автоматические выключатели. На электроплиту идет отдельный диф С16 30 мА 3фазы + рабочий ноль и применен 5-ти жильный кабель для подключения. Мощность плиты 6 кВт.
По данным техничеким условиям на электроснабжение частного дома выделена мощность 15 кВт и трехфазный ввод что означает по 15/3 =5 кВт на одну фазу.
Реализованы схемы включения освещением из двух и четырех мест
В жилой с кухонным оборудованием и в прихожей установлены кондиционеры.
На лестнице применены встраиваемые светильники для подсветки ступенек.
Для освещения улицы, топочной , гаража, подвала используются светильники типа НБП 01-60 со степенью защиты не менее IP54.
Во всех помещениях использованы точечные светодиодные светильники,
только в жилой комнате стоит люстра и двуклавишный выключатель.
Проект на электроснабжение дома согласован в Энергонадзоре, Энергосбыте, Острошицко-городокском РЭС
