Проект электроснабжения офиса в Минске по ул. Мясникова 34

Позвонили по вопросу установки отдельного счетчика для части нежилого помещения. Уточнил по телефону про технические условия на электроснабжение, точку подключения, согласование мощности с Минскими кабельными сетями. Перед выездом на объект проектирования попросил сделать ксерокопии планов офисного помещения и мест где пройдет трасса от ВРУ вводно-распределительного устройства до ЩУР щита учетно-распределительного сервисного центра.

 Подъехал в офис в Минске где со слов директора на планах были нарисованы розетки, уточнены конкретные нагрузки, в основном это были ноутбуки и компьютеры. Нанесены светильники и выключатели. Место размещения навесного щитка с электросчетчиком. Составлена схема электроснабжения с номинальными токами тепловых распепителей дифавтоматов и током утечки 30 мА.

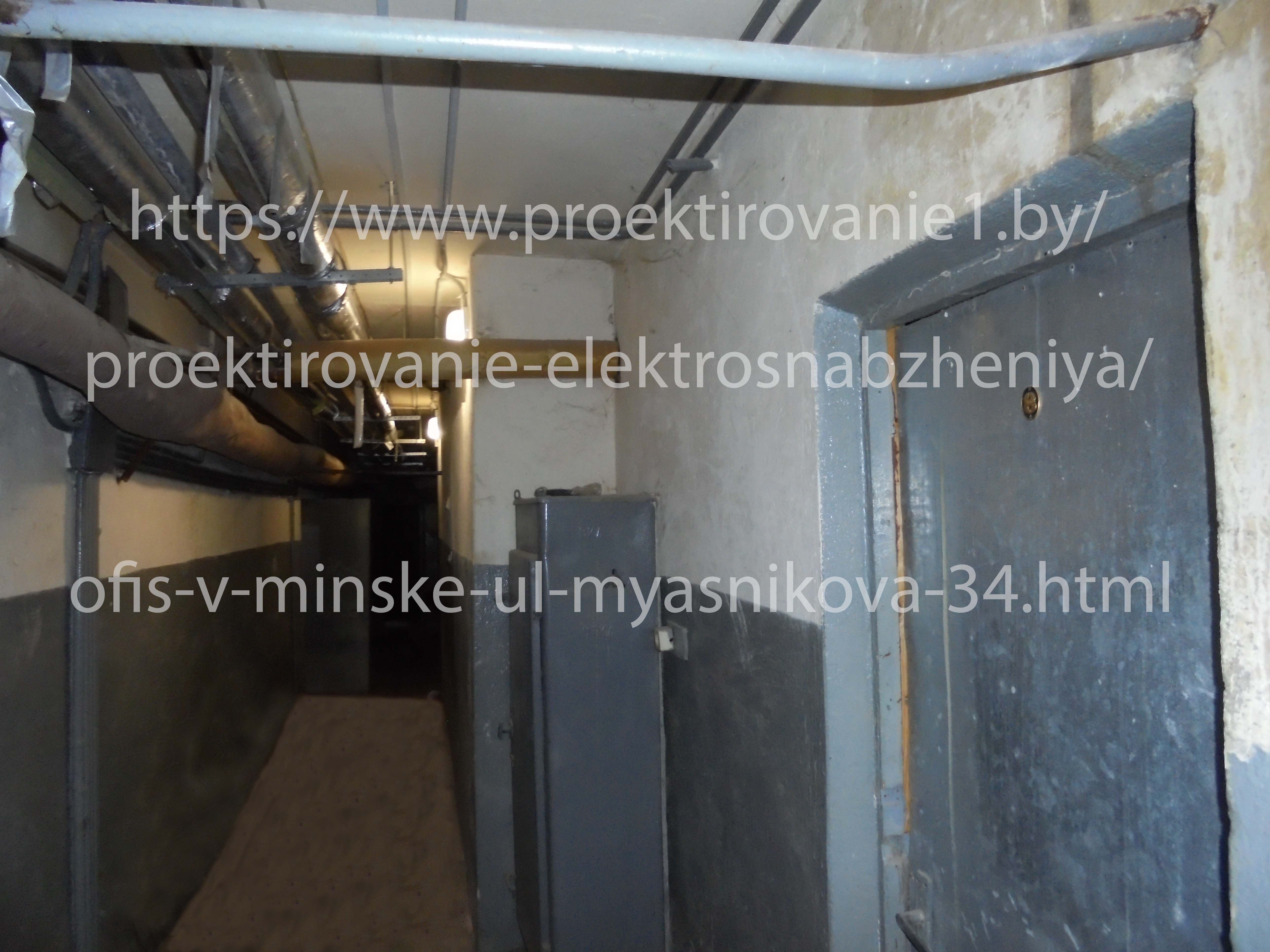

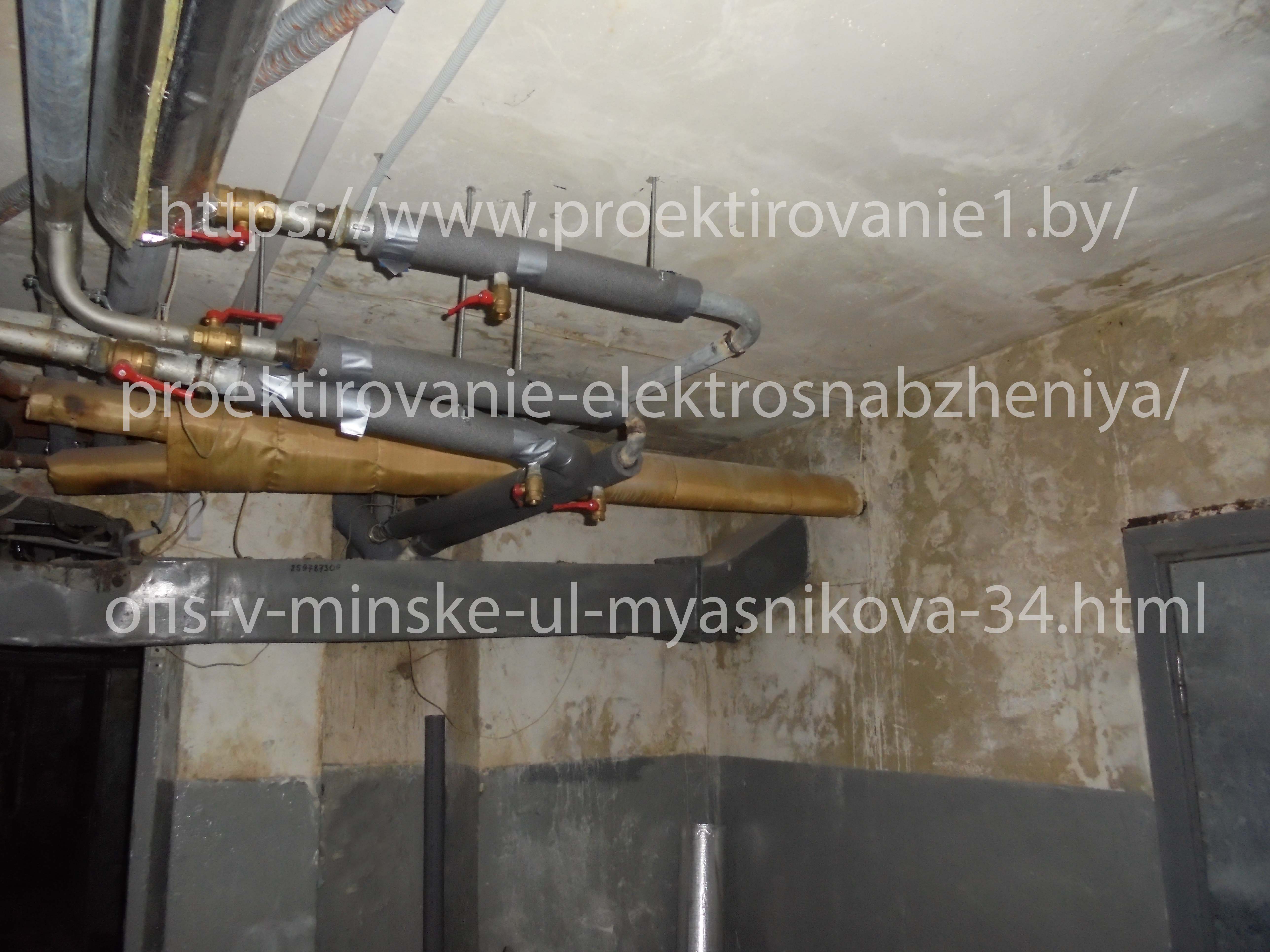

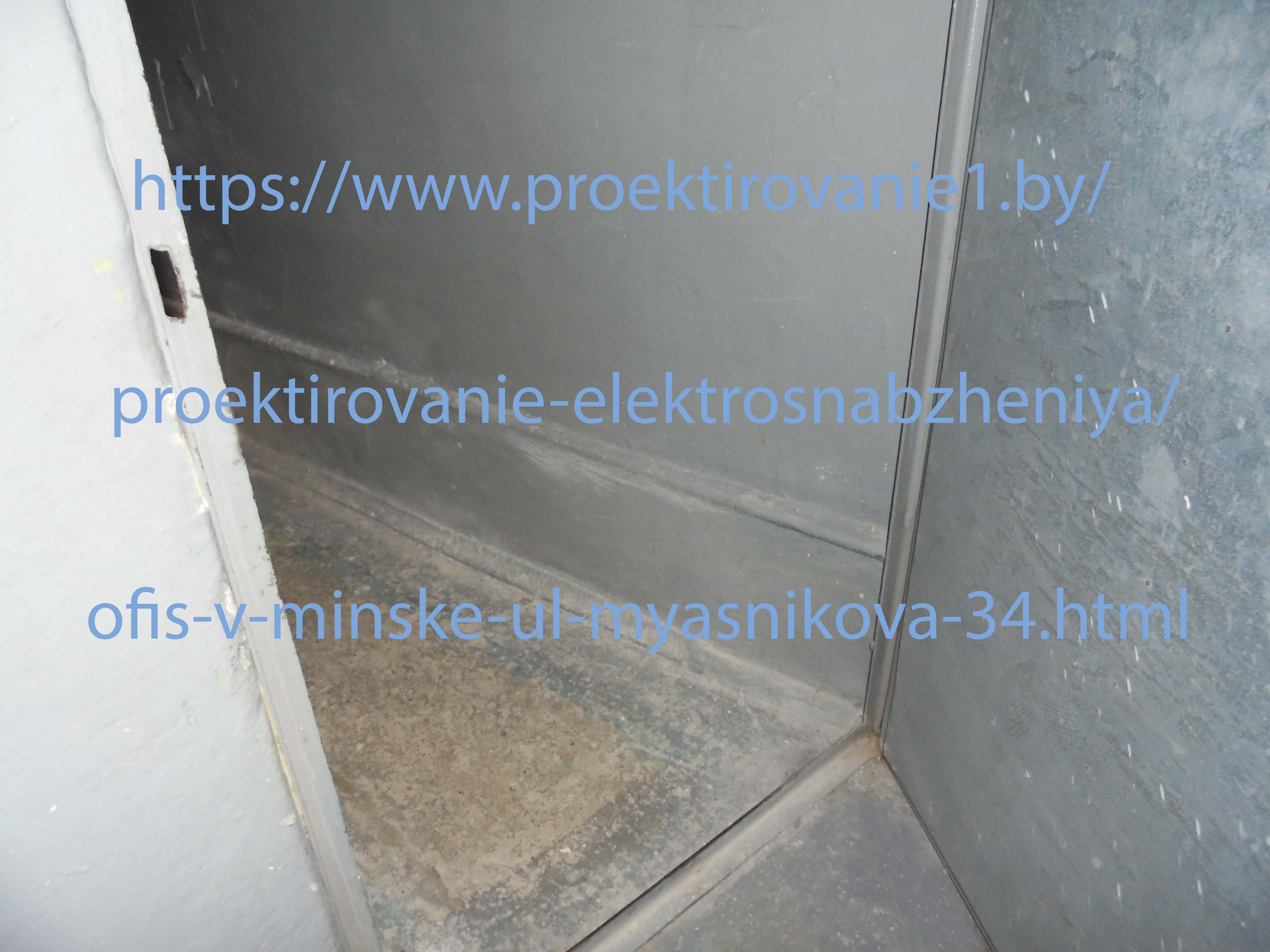

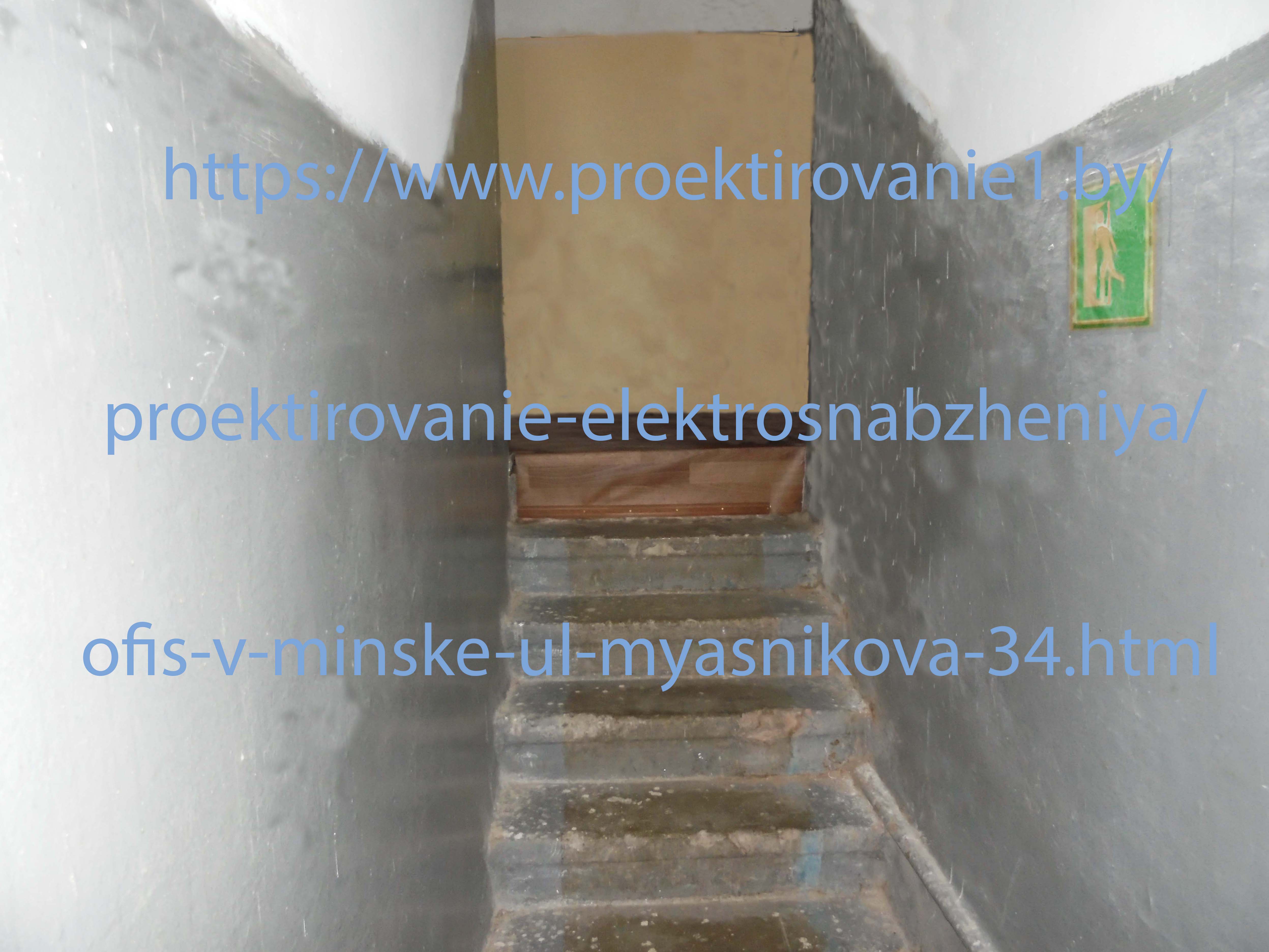

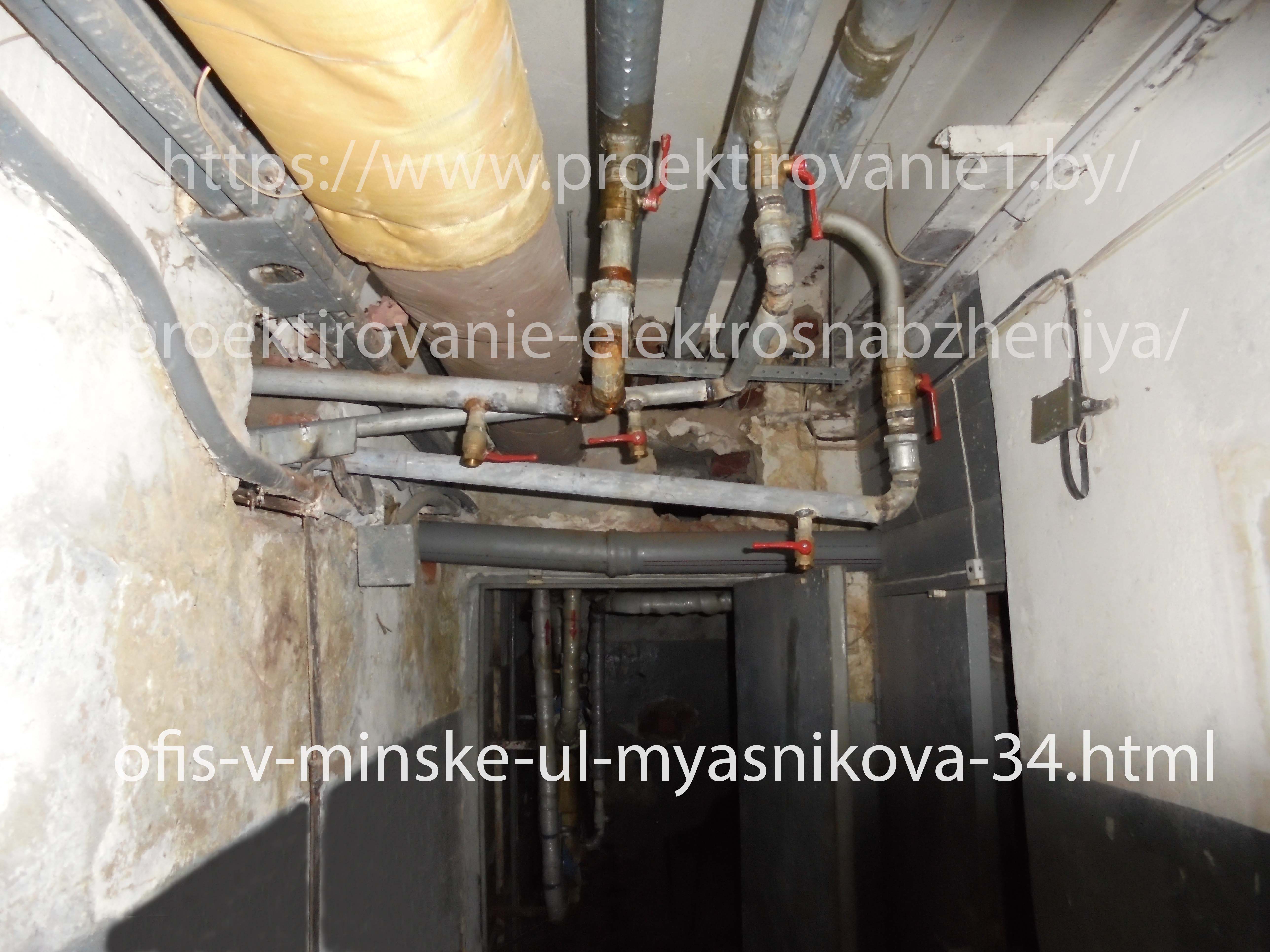

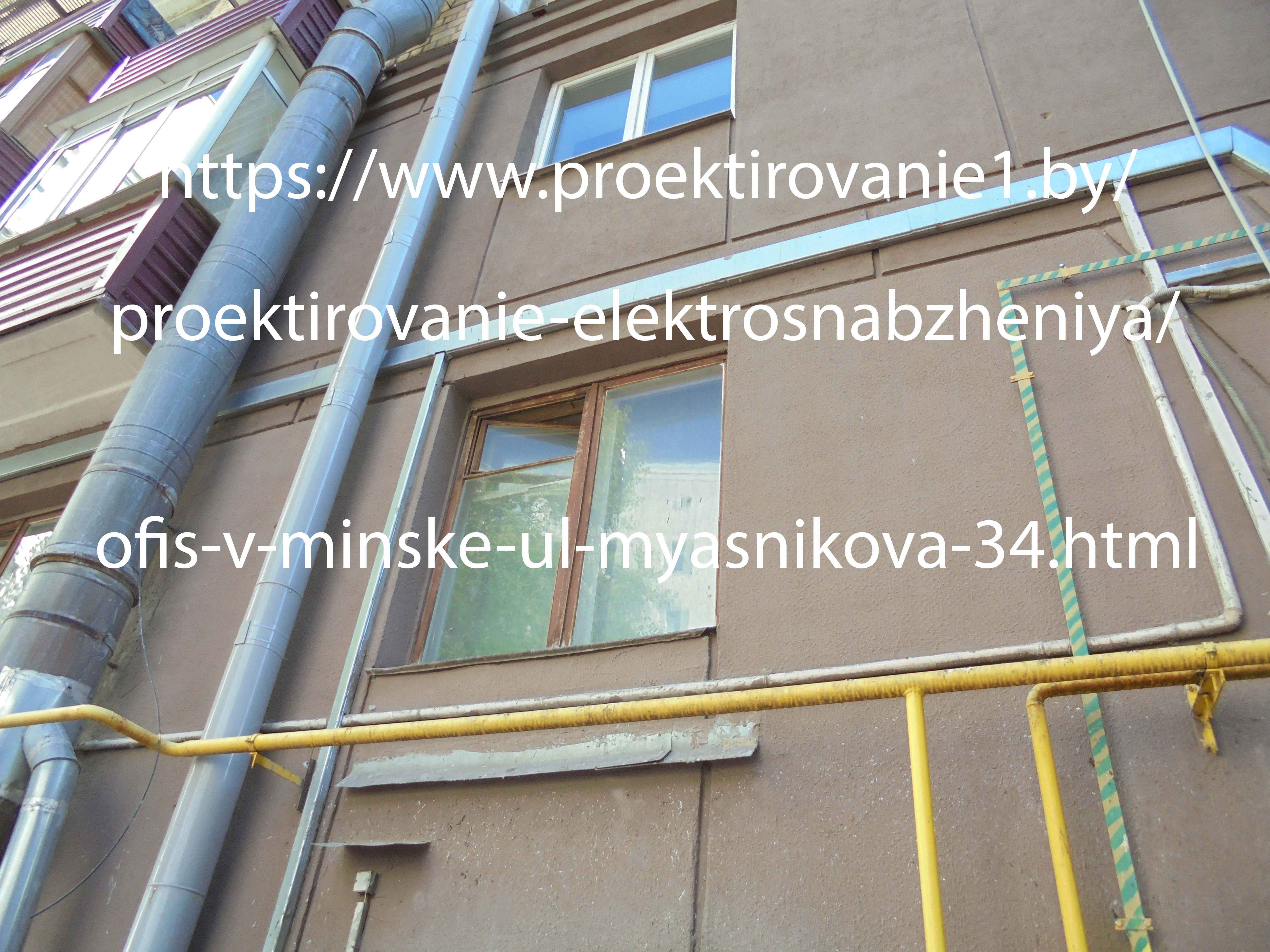

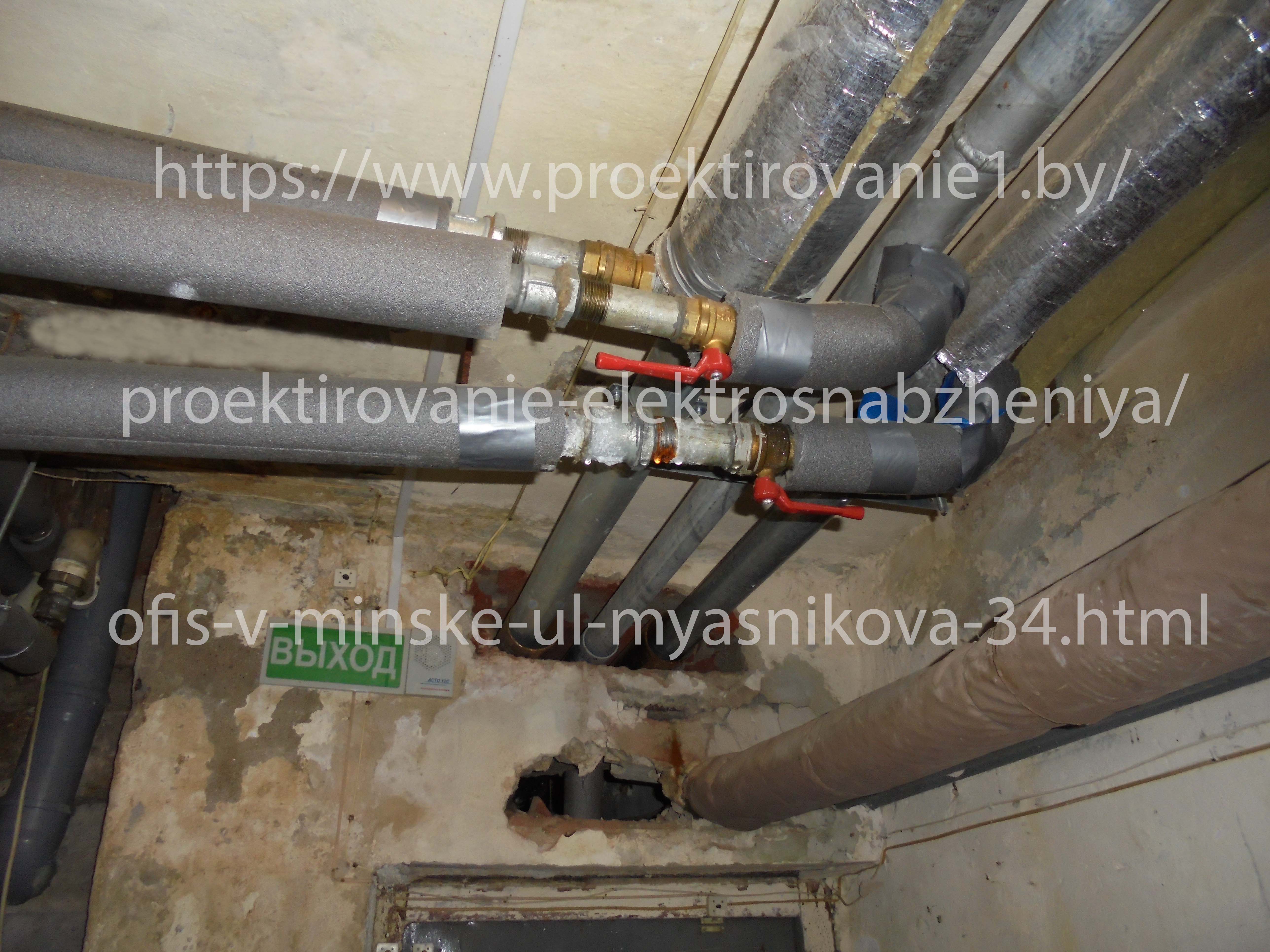

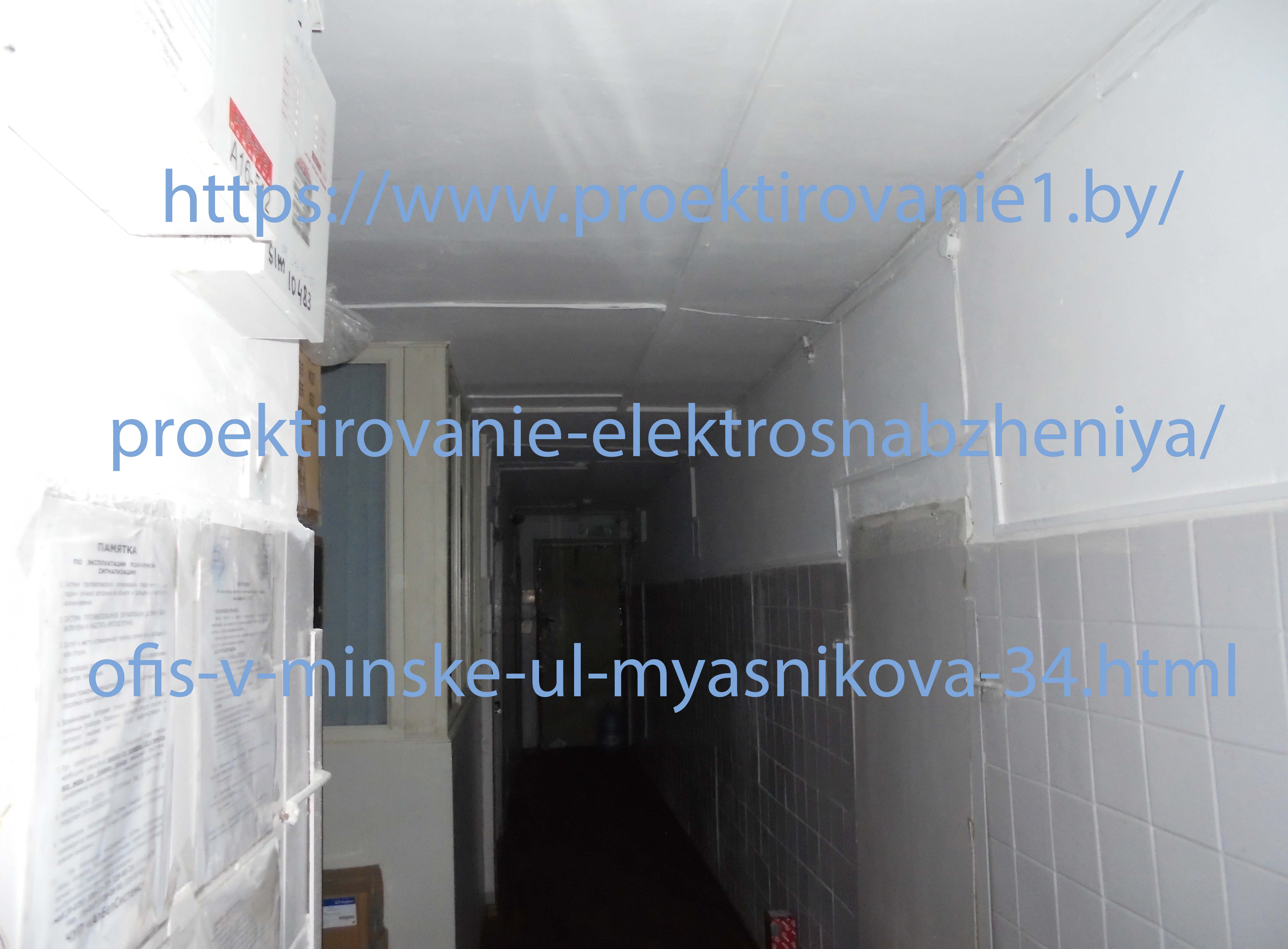

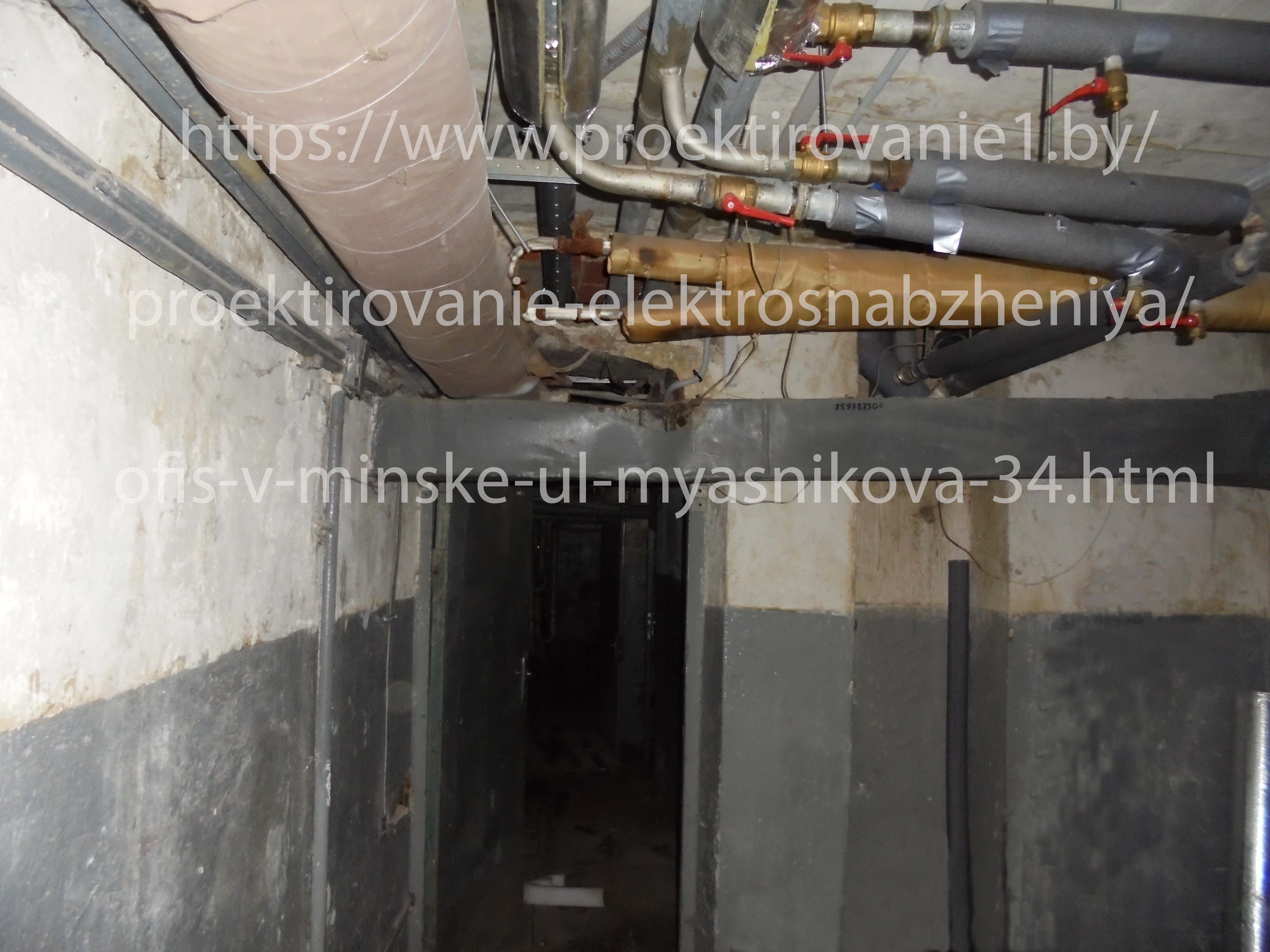

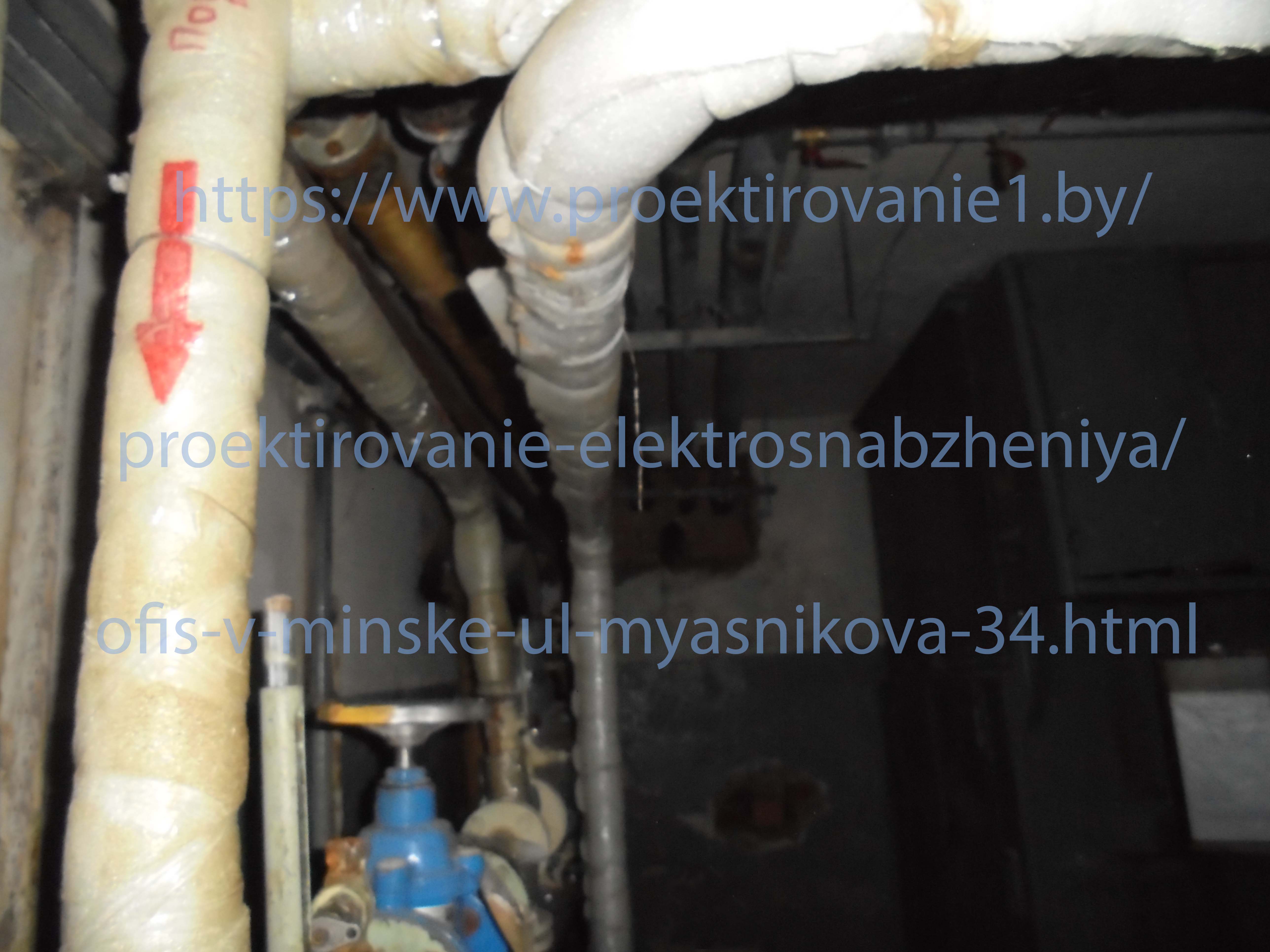

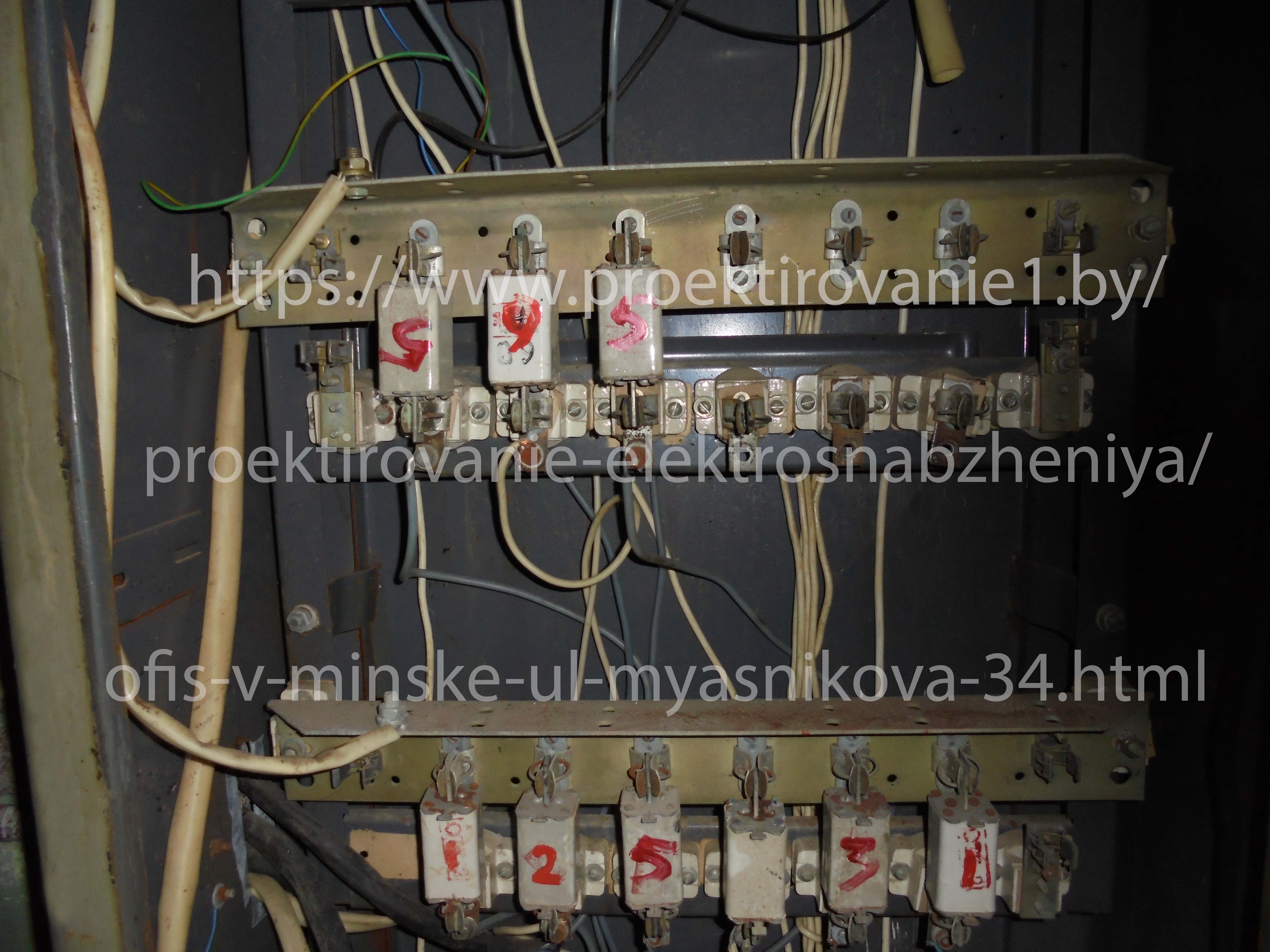

Для уточнения пути прокладки линии от вводного устройства здания до щита в офисном помещении были детально обследованы коридоры, подвал, фасады. Сопоставлялись планы подвала и 1-го этажа, места подъема и прохода кабеля. На данный объект по техническим условиям на электроснабжение нежилого помещения энергоснабжающая организация для субабонента выделила 3 кВт. Запроектирован однофазый ввод. Длина кабеля по расчету типа типа ВВГнг-LS 3х6 составила 40 метров. В проектной документации прорисован детальный план прокладки от ВРУ до ЩУР.

Проект электроснабжения офиса согласован с Филиалом Энергонадзор , Энергосбыт по г. Минску.

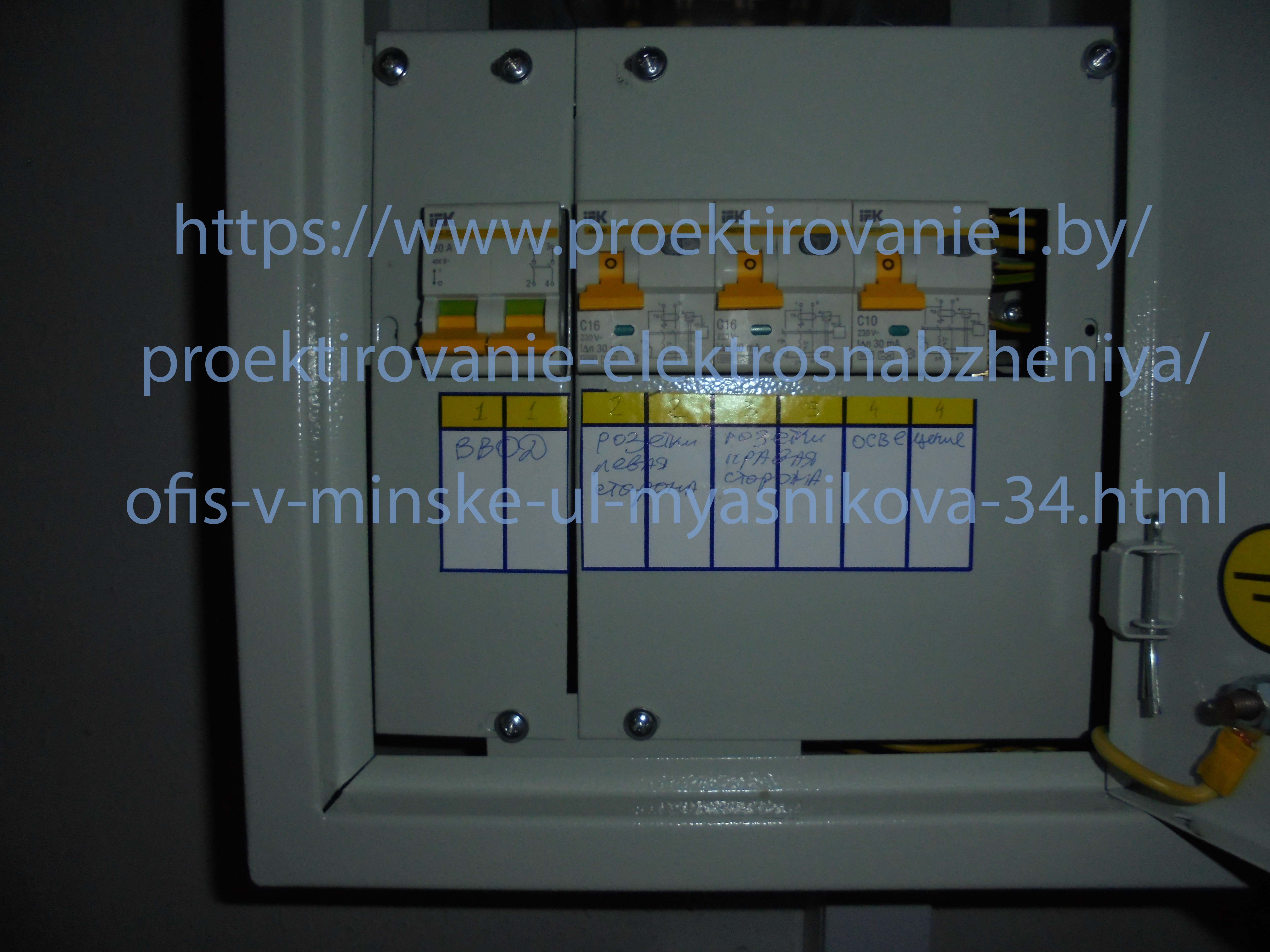

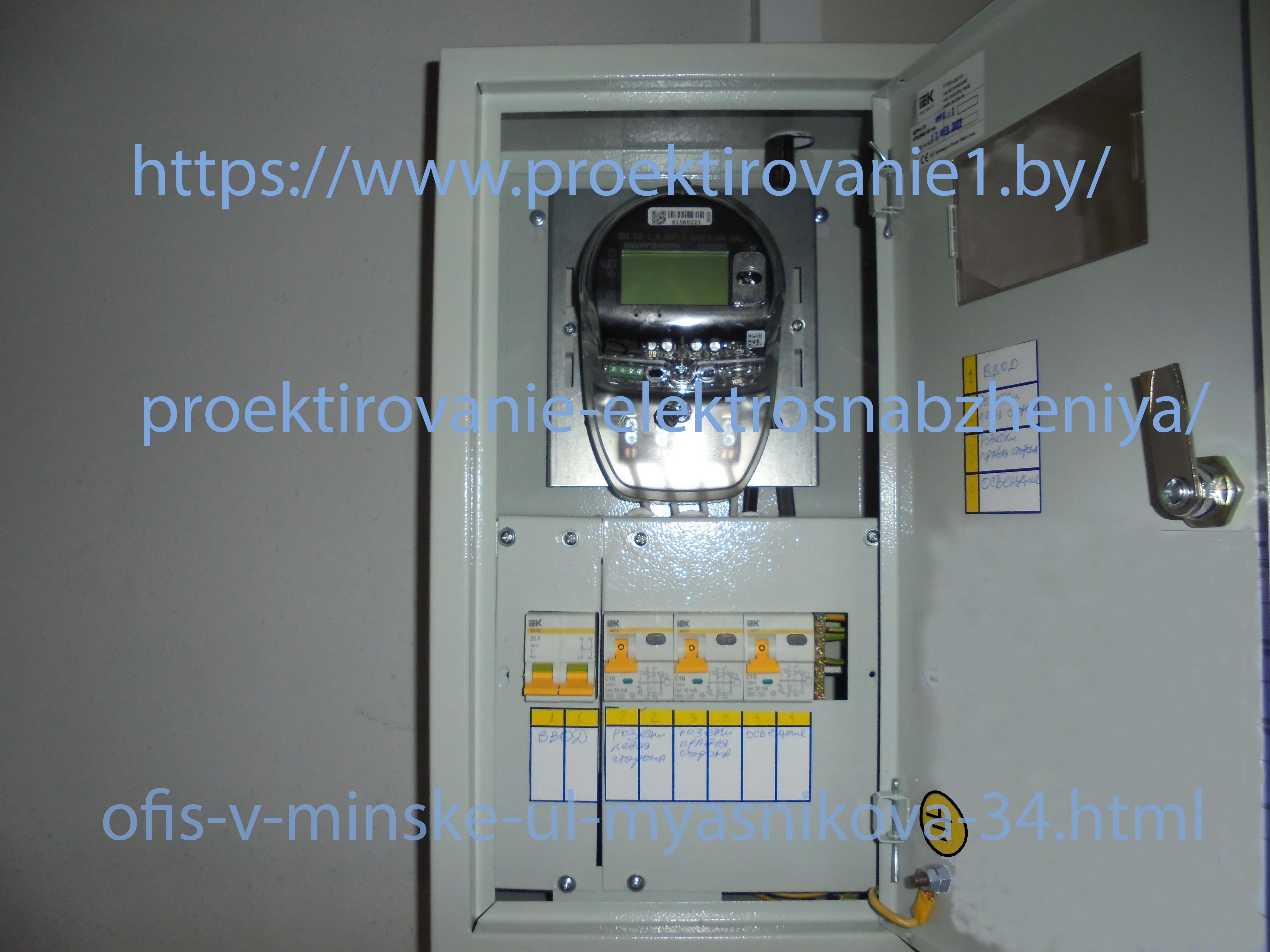

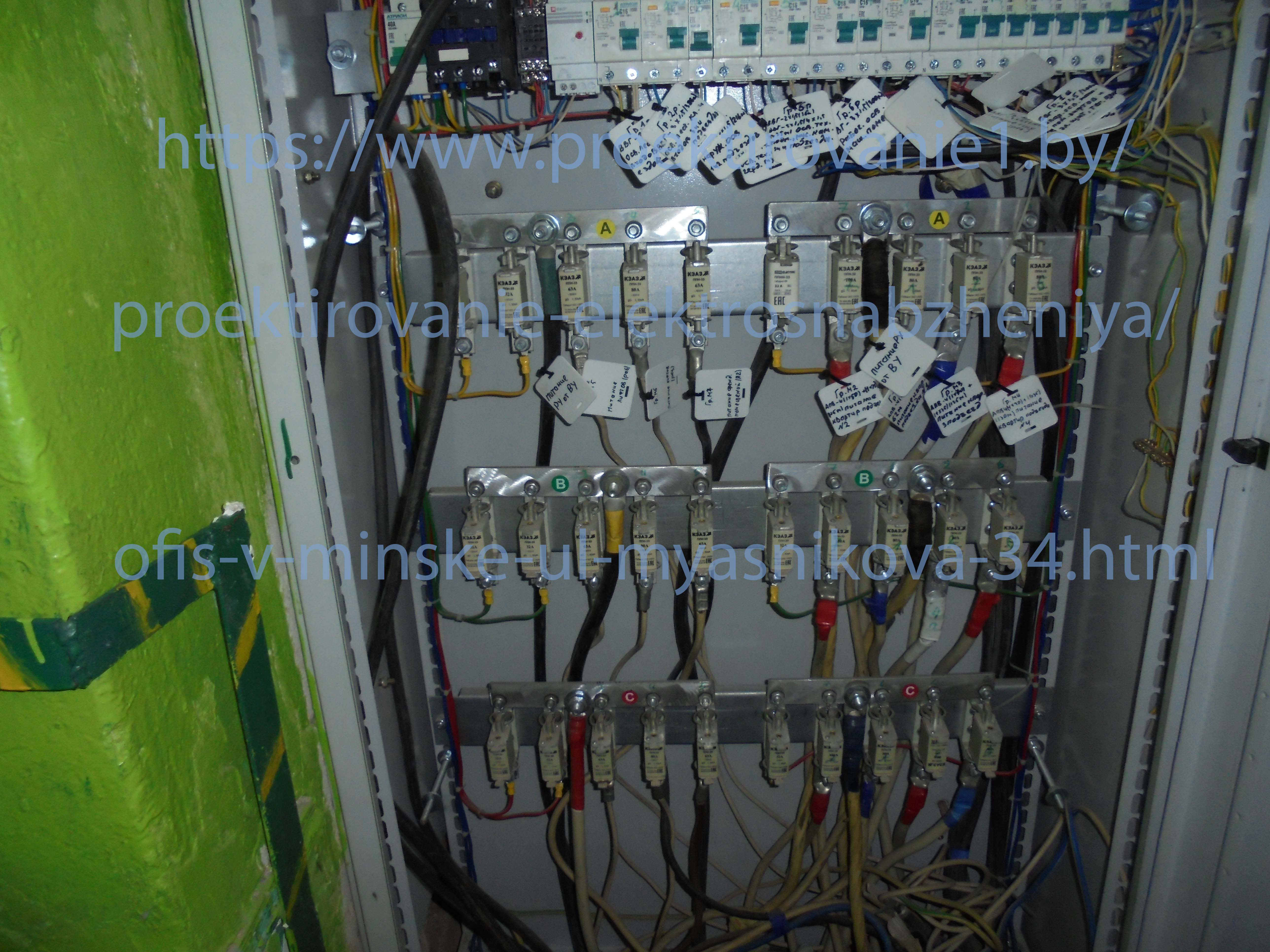

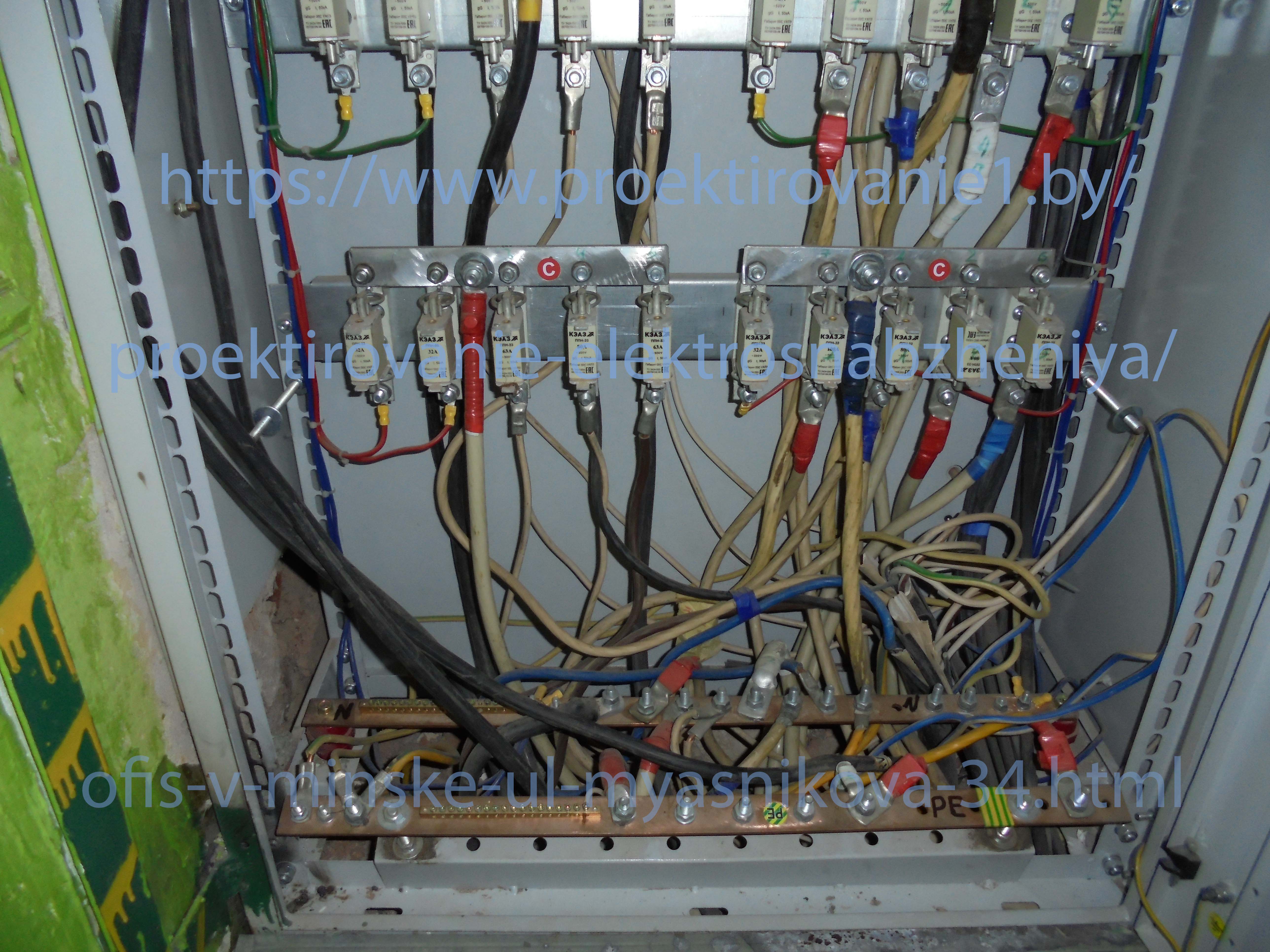

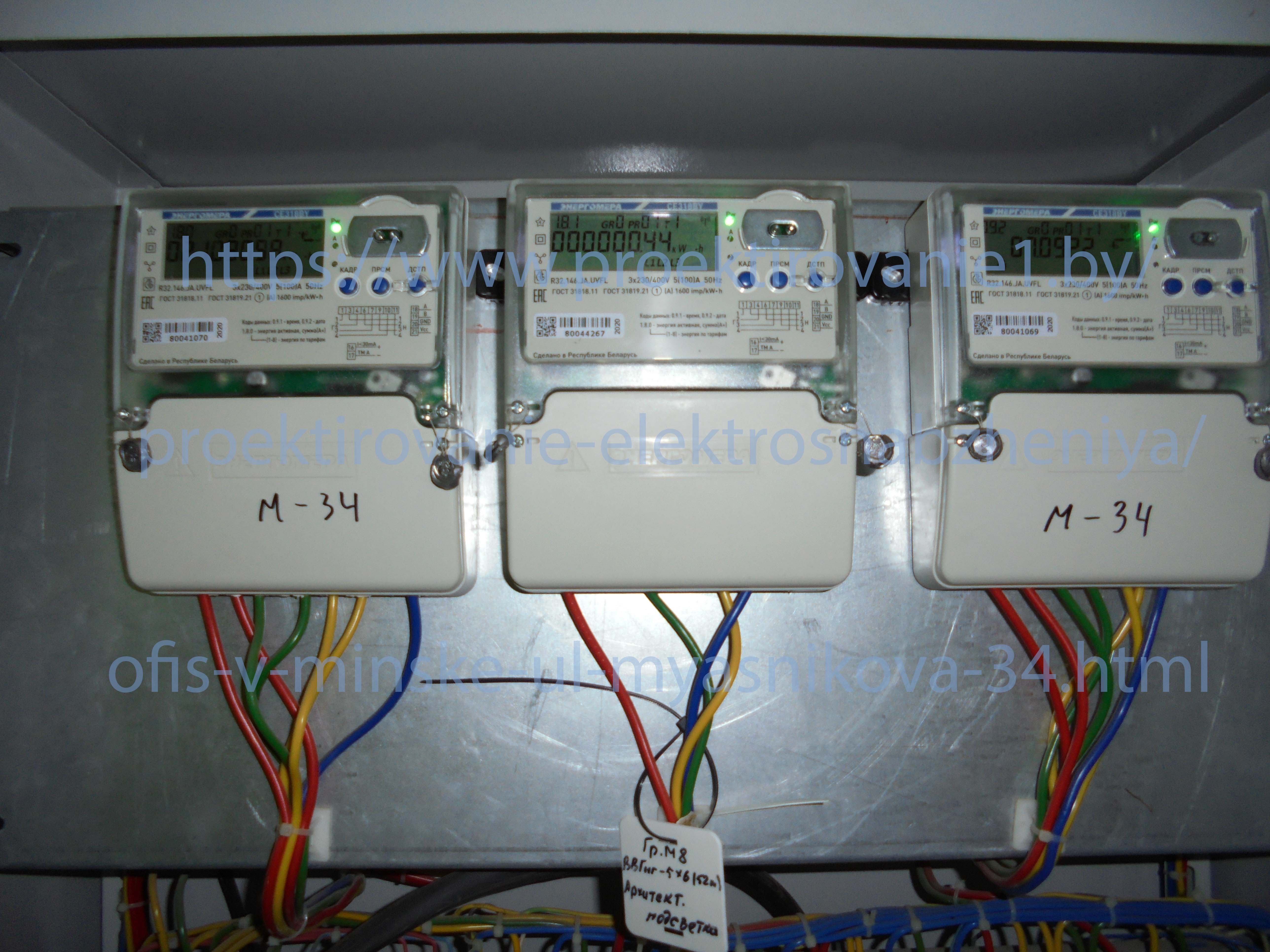

Проект с печатями отвез Заказчику. Проведена параметризация электросчетчика. Были проведены электромонтажные работы по прокладке отдельной независимой кабельной линии от главного распределительного щита, монтаж щита со счетчиком, аппаратами защиты электропроводки с установкой отдельного отключающего автомата в электрощитовой.

Проведены электрофизические измерения сопротивления изоляции кабелей. Проведен визуальный осмотр и проверена исправность цепей заземления. Наклеена схема электроснабжения в электрощит.

В присутствии представителя предприятия и электромонтажной организации проведен осмотр смонтированного электрооборудования. Детальный список работ с указанием марок аппаратов защиты, выключателей, кабелей, коробов, светильников внесен в исполнительную докуменацию. Заключен Договор на техническое обслуживание с электромонтером.

После осмотра помещения инспектором Госэнергонадзора выдан Акт осмотра электроустановок. Заключен договор электроснабжения и включен вводной автомат в электрощитовой на питающую линию сервисного центра.
