Проект электроснабжения коттеджа 350 м кв Дзержинский р-н, г. Фаниполь, ул. А. Мицкевича

На опоре воздушной линии указанной в технических условиях на присоединение электроустановок потребителя к электрической сети выданных Дзержинским РЭС запроектирован выносной щиток из композитных материалов с трехфазным многотарифным счетчиком.

На плане наружных электрических сетей показан план участка, расположение шкафа учета электроэнергии на опоре, кабельная линия к вводному электрощиту коттеджа. Контур заземления. Разрез траншеи с указанием глубины заложения электрического кабеля от планировочной отметки земли. Под кабелем сделана подсыпка из мелкого просеянного песка толщиной 200 мм. Указано что кабель сверху засыпается песком слоем 200 мм и вверху ложится лента защитно сигнальная ЛЗС 250 мм. Такая лента предназначена для защиты от механичеких повреждений силовых кабельных линий. Толщина ленты защитно сигнальной 3,5 мм. По всей длине ленты нанесена надпись осторожно кабель. При раскопке такую ленту пробить лопатой нельзя. Свеху траншея окончательно засыпается песком или грунтом. Показан контур заземления. Даны указания по вводу кабеля в коттедж. Показана линия к насосу скважины.

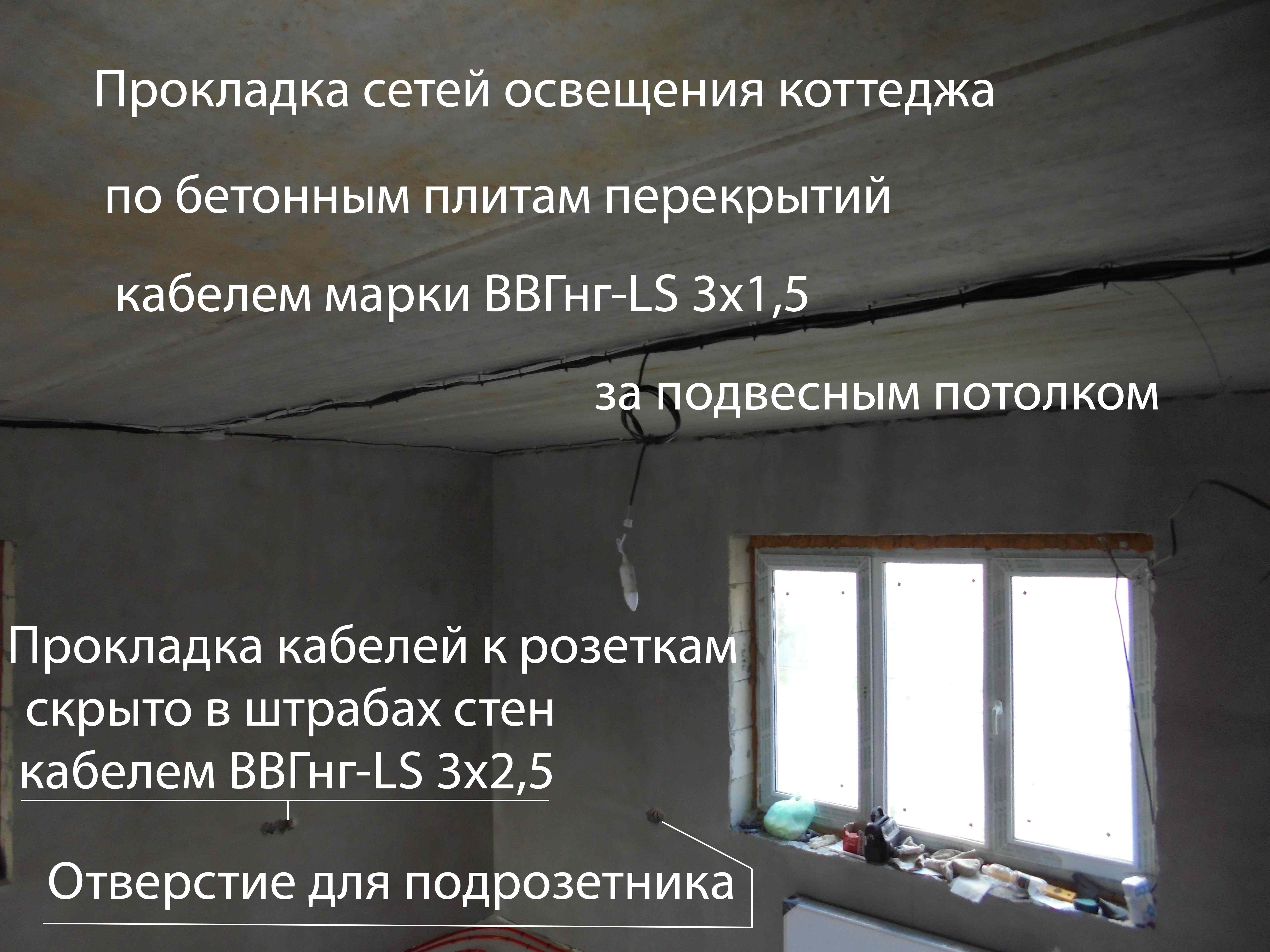

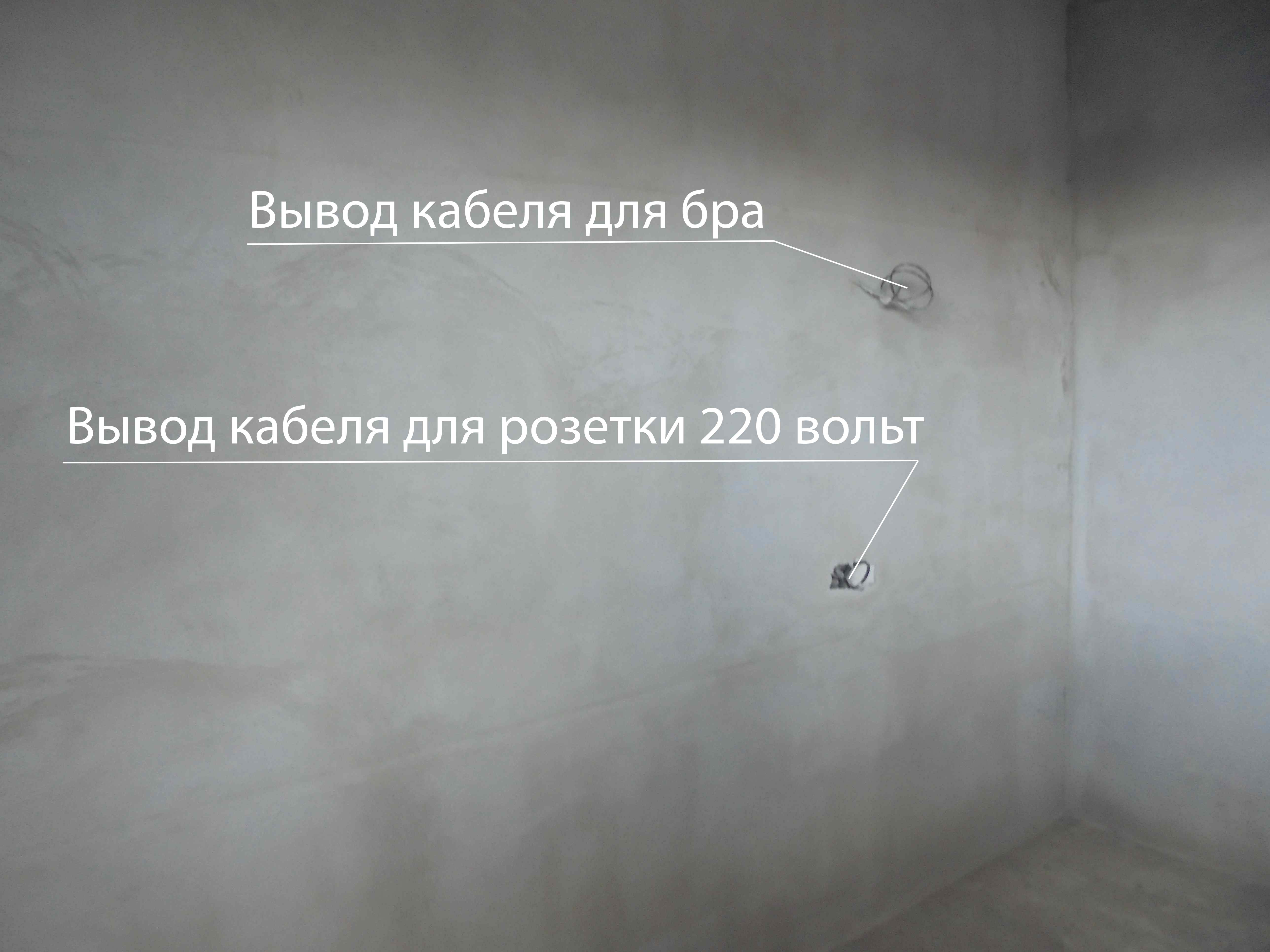

Далее в проекте электроснабжения идут планы подвала, 1-го этажа и второго этажа. На них показана разводка линий от щитков, расположение розеток, светильников, выключателей, расключение их от щитка.

На главной схеме электроснабжения коттеджа показан ввод от опоры проводом с алюминиевыми жилами с изоляцией из сшитого светостабилизированного полиэтилена СИП-4 сечением 4х16 мм кв. Вводной автоматический выключатель. Детальная проработка в многолинейном исполнении перехода с совмещенного PEN проводника на рабочий N и защитный ноль PE.  Марка, характеристика и номинальный ток вводного автоматического выключателя. Номинальный ток вводного автомата определяется мощностью указанной в техничеких условиях на электроснабжение. Также выбирается в соответсвии с токами короткого замыкания. В шкафу учета установлена розетка для подключения газонокосилки с подключением через однополюсный автоматический выключатель и устройство защитного отключения однофазное с током утечки 30 мА фаза + ноль. На отходящую кабельную линию для ее защиты установлен трехполюсный автомат.

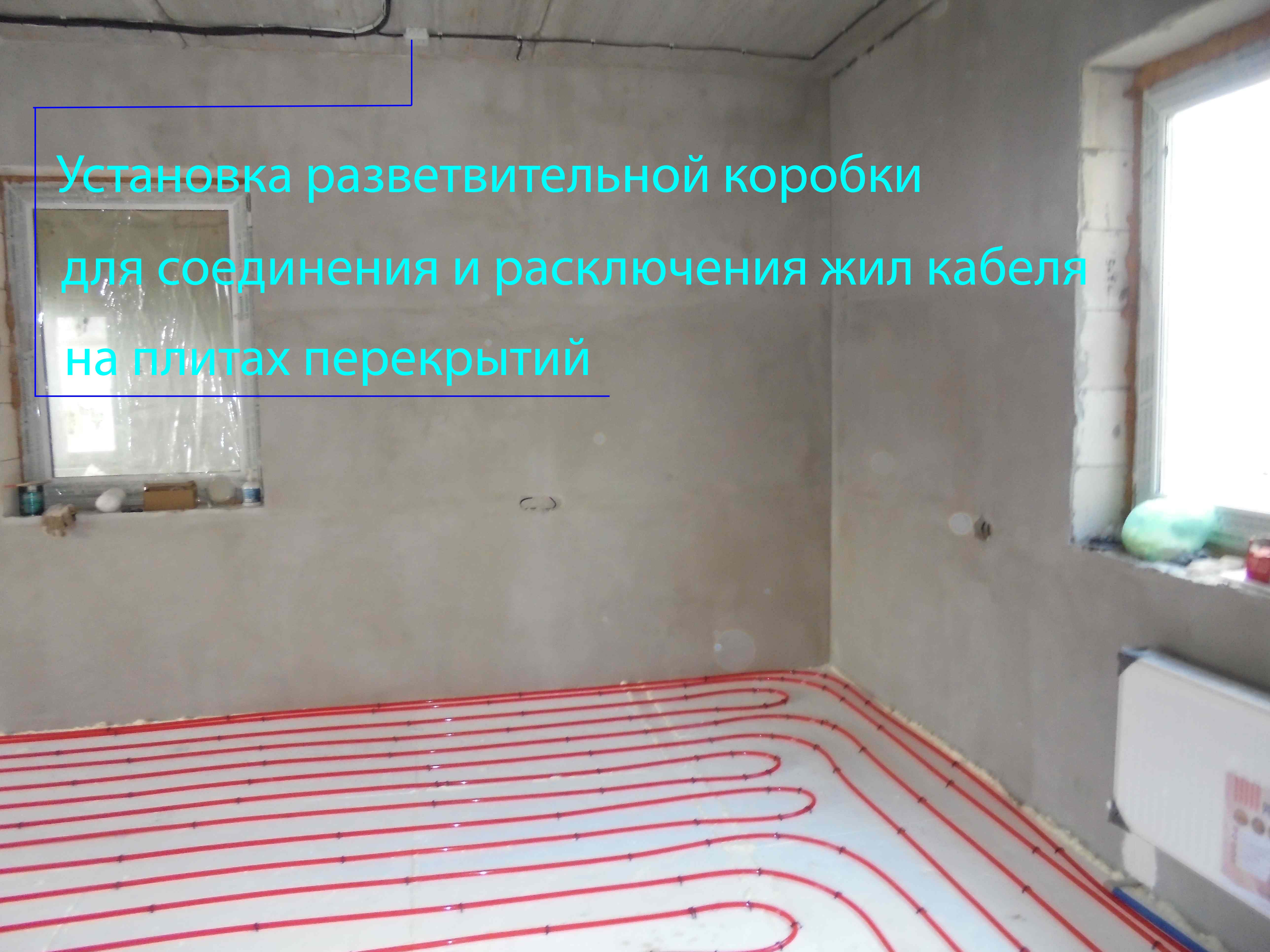

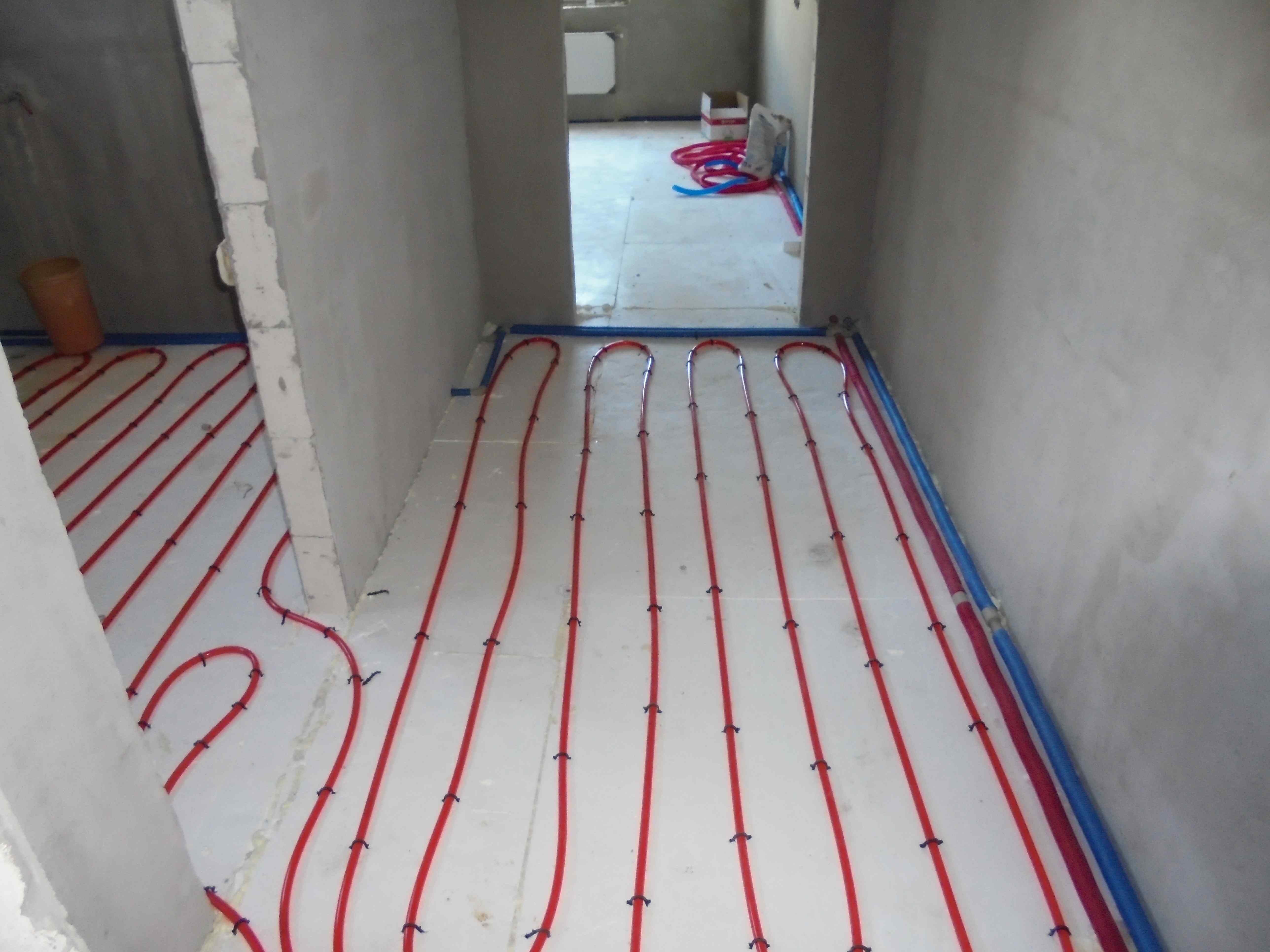

Внутреннее электроснабжение коттеджа

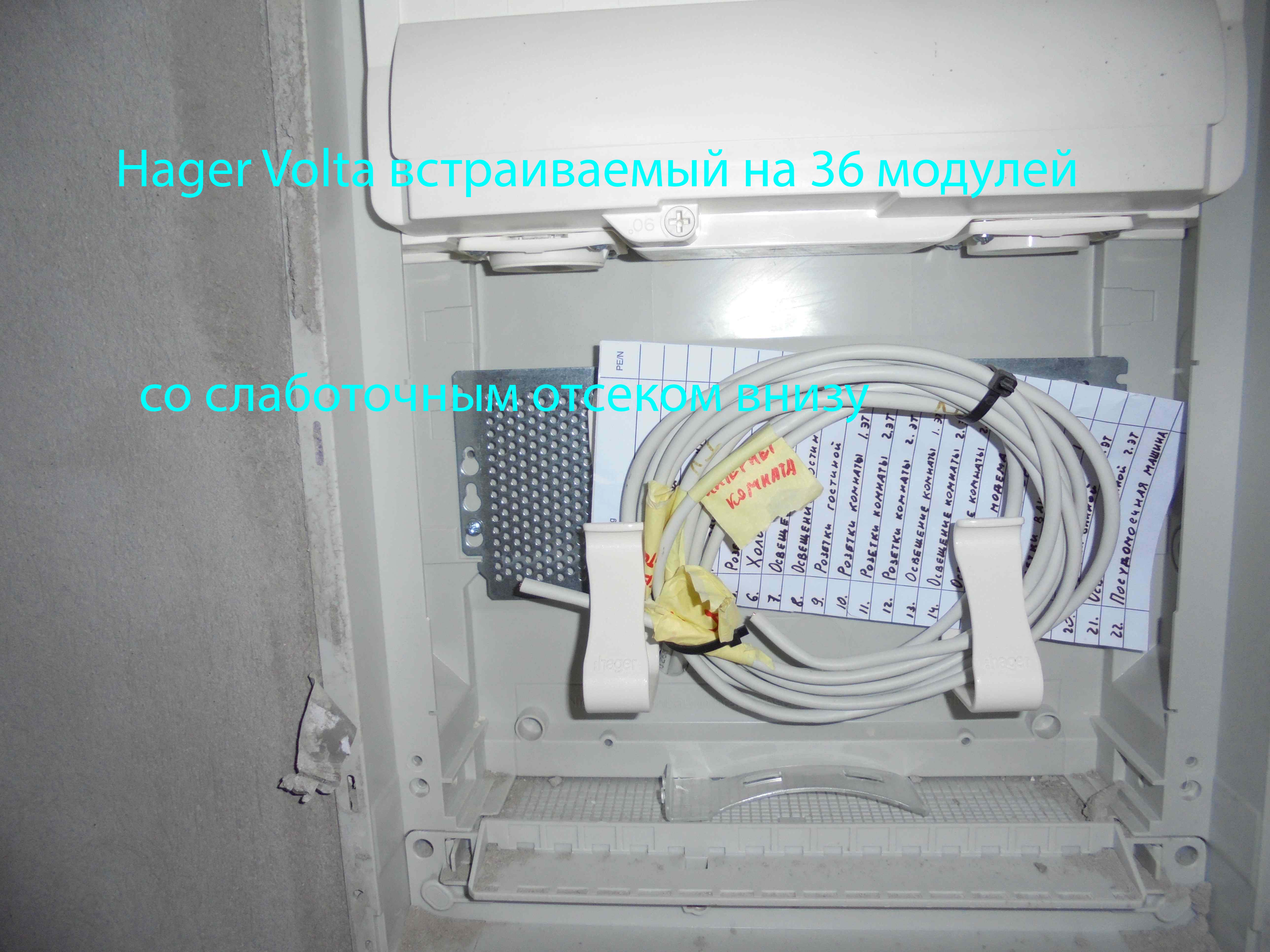

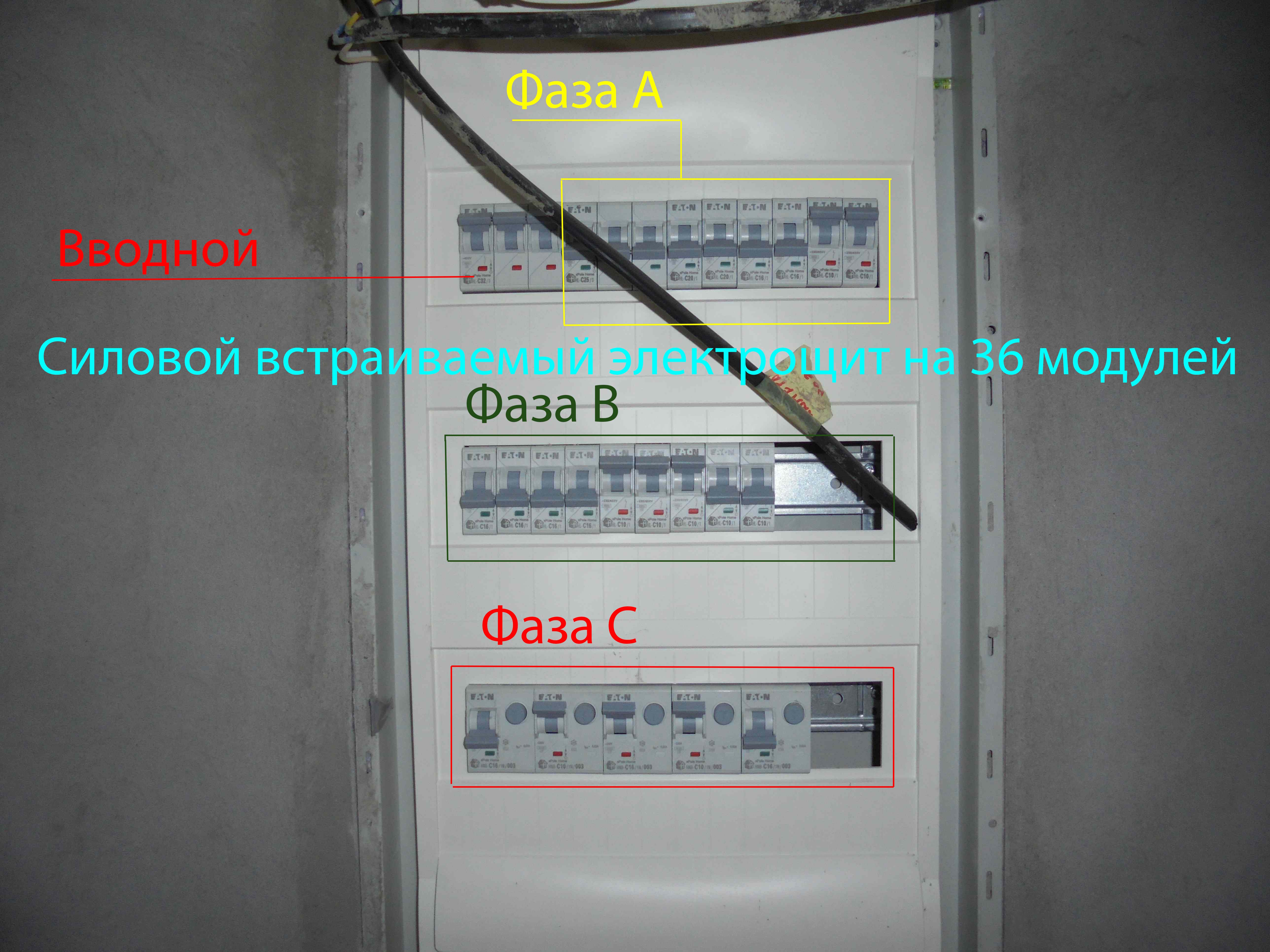

Вводной кабель заведен на трехполюсный выключатель нагрузки в щит расположенный на первом этаже коттеджа. От него отходит линия на щиток в подвале.  В каждой фазе применены групповые устройства защитного отключения F202AC 1P+N 1P+N с током утечки 30 мА на номинальный ток контактов 40 ампер.

В фазе А: Гр.1 розетки на кухне; 2 - розетка для духового шкафа; Гр.3 -розетки на кухне; 4- холодильник; Гр.5 - освещение кухни; Гр-6 освещение столовой; Гр.7- розетки столовой.

В фазе B: 8 автомат- розеточная сеть спальни на 1-м этаже; 9,10 автоматы - розетки в спальне на 2-м этаже; 11-освещение спальни, в коридоре, тамбуре и розетки в холле.

12-освещение в холле и в коридоре на 2-м этаже; 13- сети освещения в спальне и гардеробной на 2 этаже; 14 - освещение в комнатах на 2-м этаже; 15 - розетки для телевизора и модема; 16 - видеонаблюдение, насос скважины, ландшафтное освещение.

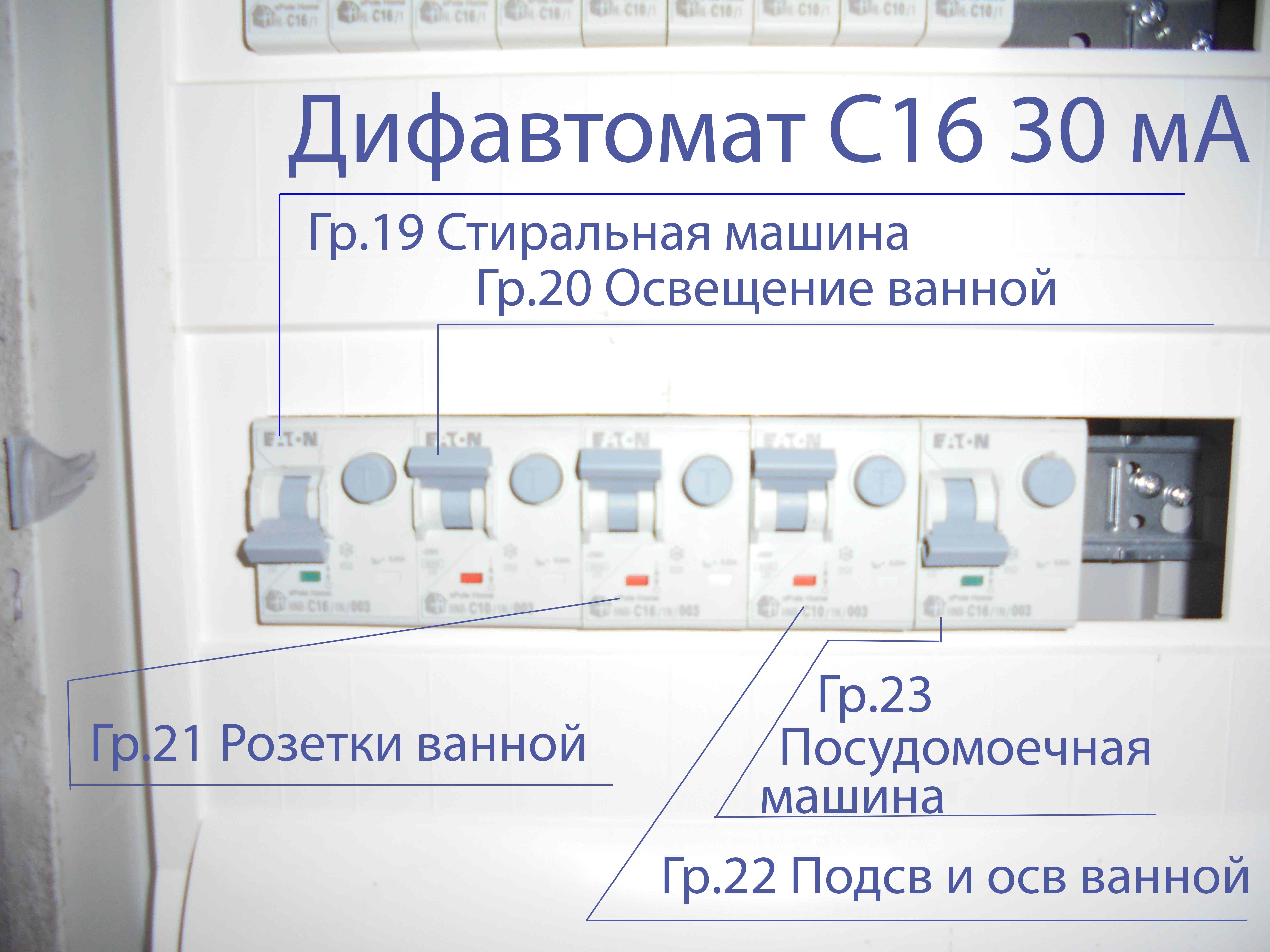

В фазе С: подключение электрики выполнено через отдельные дифавтоматы ABB DS201L-AC 1P+N ток утеч. 30мА; Гр.19- стиральная машина; Гр.20 -освещение ванной комнаты; Гр.21 розетки и осещение в ванной; Гр.22 - посудомоечная машина.

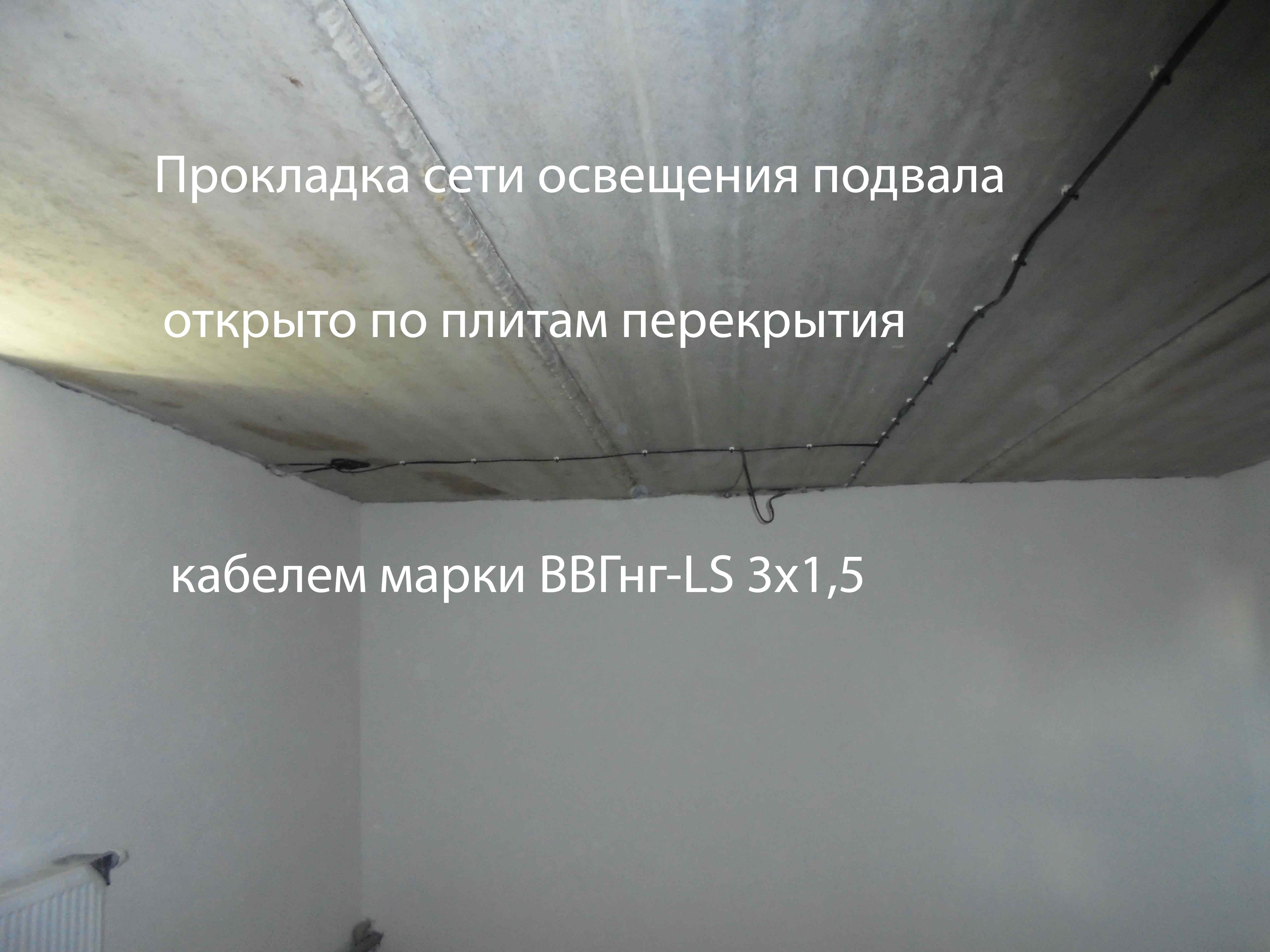

В ЩС-2 подвала заведено 380 вольт. На вводе в электрощит установлен автоматический выключатель SH 200 L-3P C20. Расключение выполнено на 220 В в каждой фазе по одному дифавтомату DS201L-AC 1P+N с током утечки 30мА.

Приведены схемы управления освещением из 2-х и четырех мест, выполнены расчеты потери напряжения и токов короткого замыкания в конце линии. Показана монтажная схема установки щита учета на железобетонной опоре ВЛ-0,4 кВ.

Согласование проекта электроснабжения коттеджа

Проект на внешнее и внутреннее электроснабжение коттеджа согласован в Дзержинском Энергонадзоре в части электрической проводки на соответвие техническим условиям, Энергосбыте по электросчетчику и в Дзержинском РЭС в части внешних электрических сетей, размещения выносного щитка и номинала вводного автомата.
