Проект электроснабжения коттеджа 160 м кв гп. Руденск, ул. К. Либкнехта

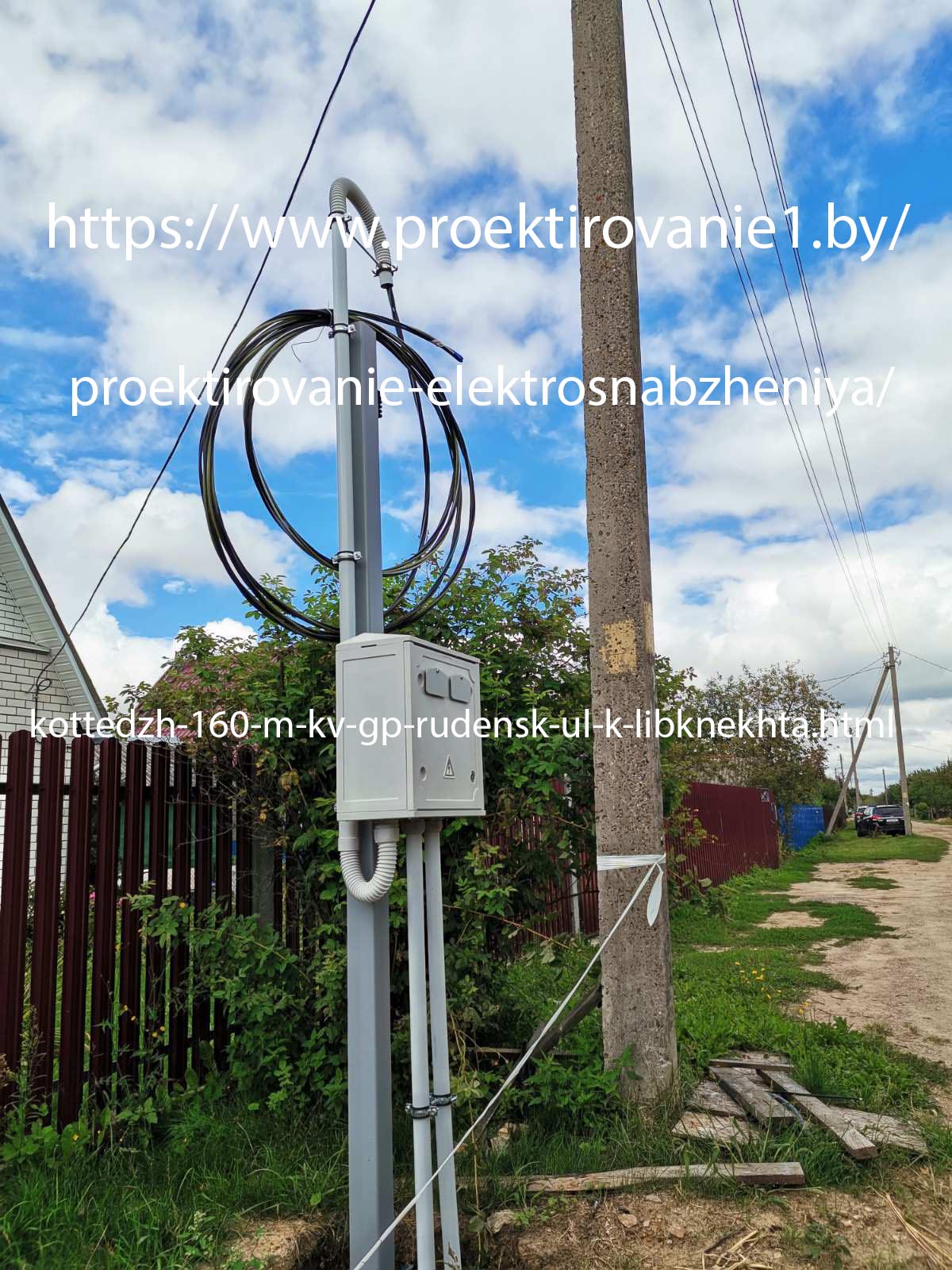

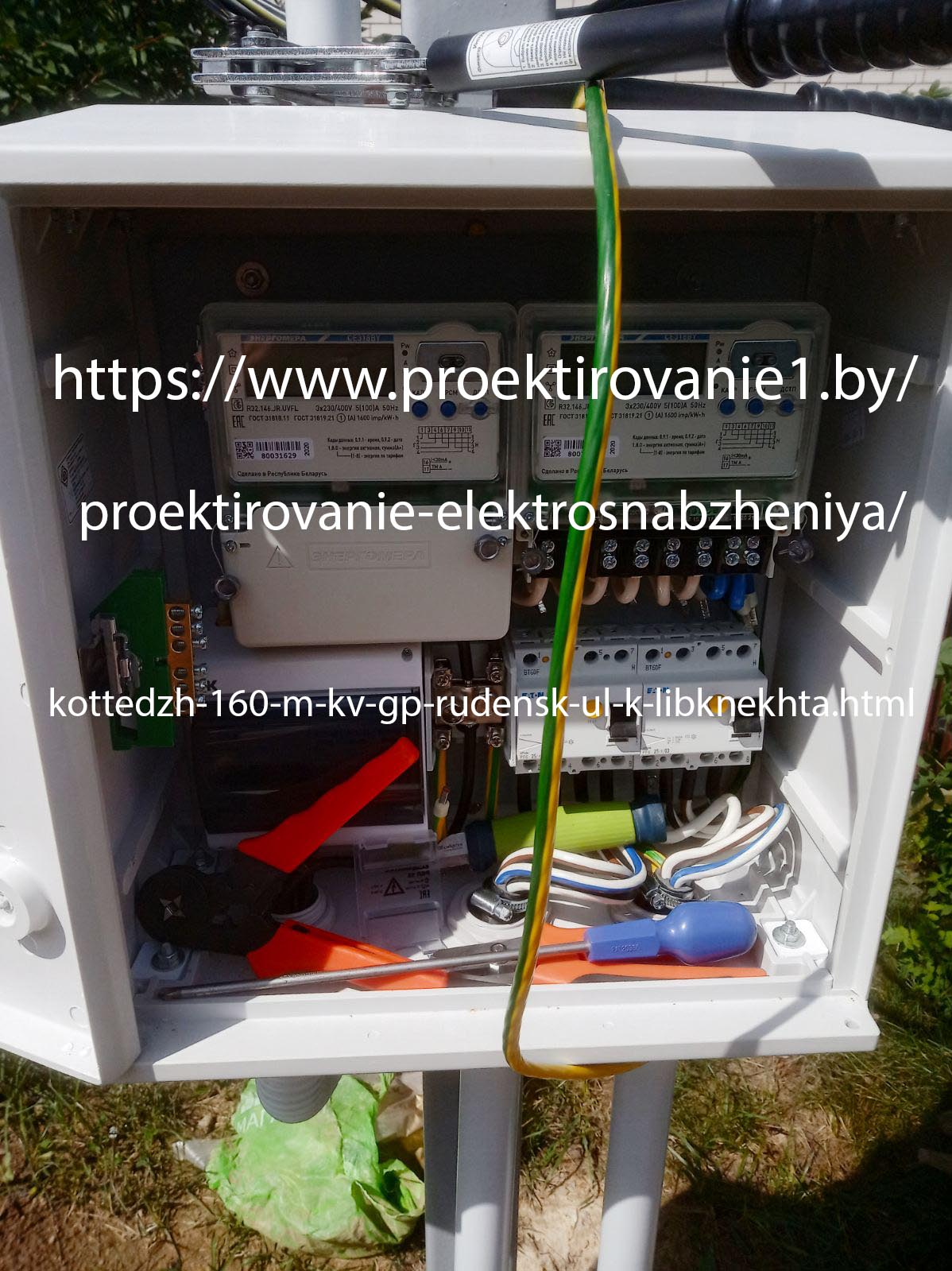

Согласно выданных технических условий на электроснабжение на 8 кВт запроектирован щит учета электроэнергии в пластиковом корпусе на выносной стойке с водушным вводом на 2 счетчика с радиомодемом, обеспечивающие передачу данных на расстояние до 20 км . Для учета электроэнергии для целей нагрева в шкафу установлен второй прибор учета.

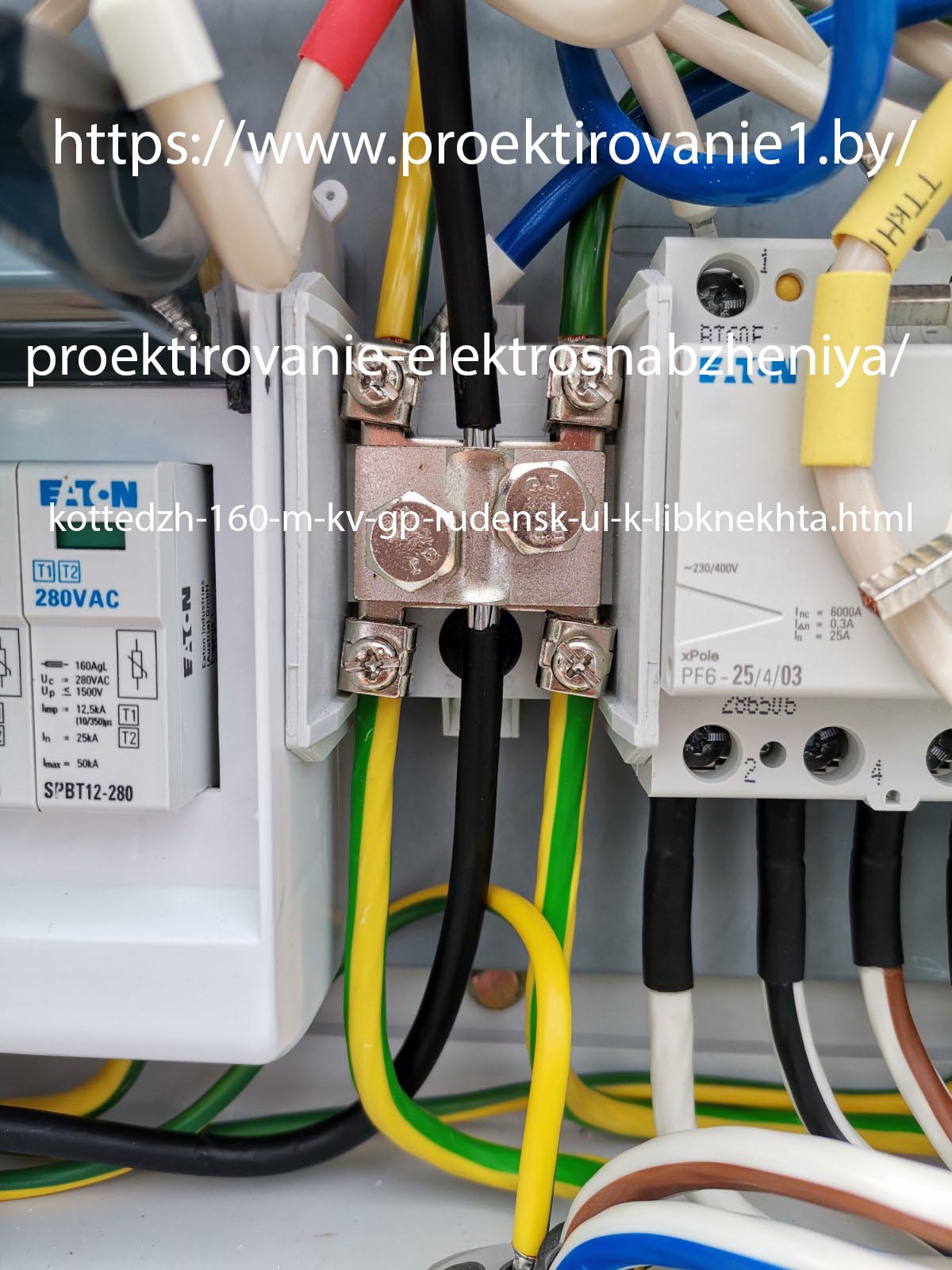

По желанию заказчика на вводе установлено четырехполюсное устройство защиты от импульсных перенапряжений УЗИП EATON SPBT 12-280/3-3P 12.5KA(10/350µS),25KA(8/20µS), КЛАСС B+C, 3M . Которое ограничивает всплески напряжения до приемлемого уровня около 2 кВ. С его слов на линии при грозе в другом доме сгорел холодильник стоимостью около 1000 руб. Выгорела вся электроника. В сервисном центре за ремонт попросли 900 руб. Установка выполнена согласно ГОСТ «Устройства защиты от импульсных перенапряжений низковольтные».
После счетчиков на отходящие кабельние линии выполненные пятижильным бронированным стальными лентами кабелем с медными жилами сечением 16 мм кв на щитки силовые ЩС-1 и ЩС-2 типа Hager VU48NE на 48 модулей установлены противопожарные УЗО, страбатывающие при токе утечки на землю до 300 мА.

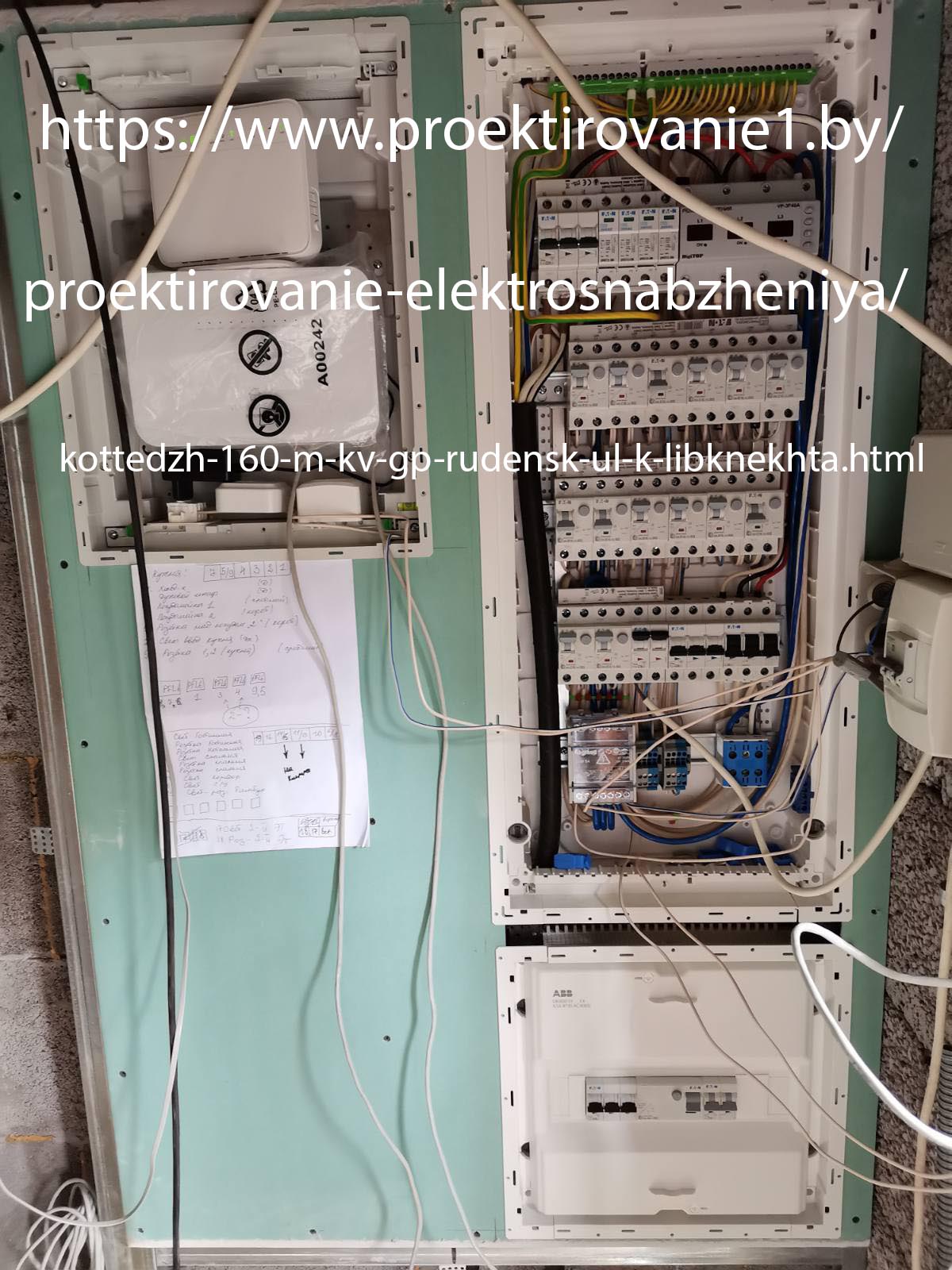

В коттедже на вводе в электрощиты установлены рубильники IS-63 для видимого отключения и безопасного проведения работ, сборки электрощитов. Далее УЗИП на варисторах EATON SPBT12-280/4, 4P, 12.5kA (10/350ms),25kA(8/20ms), класс B+C,4M, которые берут всю энергию перенапряжения на себя и не пускают его дальше во внутреннюю электропроводку. Перепряжение ограничивается до уровня 1кВ, которое способны кратковременно выдерживать бытовые электроприборы. Для защиты от повышенного и пониженного уровней напряжения в сети установлены трехфазные реле напряжения CP-723 с номинальным током контактов до 63А. Уровень напряжения можно визуально контролировать. Верхний предел срабатывания выбран на уровне 250В, нижний 160В. Что защищает всю радиоэлектронную аппаратуру, телевизор, холодильник от повышенного напряжения в сети, которое может быть при обрыве нуля на линии, например из-за погодных условий, при сильном ветре или урагане. В результате напряжение на одних фазах повышается, на других уменьшается и может доходить до уровня 280 — 350 — 380 — 400 Вольт. Лампочки накаливания сразу сгорают, и исли хозяева на работе то сгорает холодильник, модемы, системы видеонаблюдения и все что включено в сеть.
Таким образом УЗИП защищают от кратковременных и мощных скачков напряжения, способных сжечь любую технику. Реле напряжения от повышенного или пониженного напряжения в линии.
В ЩС-1 на отходящие группы установлены дифавтоматы с током срабатывания при утечке на землю не более 30мА, предназначенных для защиты от поражения электрическим током при повреждении изоляции электроприборов в результате старения изоляции или попадания в них воды, чая, кофе. Срабатывание происходит достаточно быстро и незаметно.
В холле установлены проходные выключатели для управления освещением из двух мест.
На втором этаже спроектирован отдельный электрический щит с отдельными групповыми линиями на каждую комнату на розетки и отдельно на освещение. Ввод сделан со щитка ЩС-1 1-го этажа. Такое решение наиболее рационально при большом количестве отходящих линий.
В ЩС-2 установлено УЗО на 30 мА на электрокотел.
